0.6/1KV basso voltaggio Conductor rame alluminio PVC isolato Swa blindato cavo di alimentazione elettrica
Norme
Il cavo di alimentazione è fabbricato secondo la norma IEC 60502-1:2004.
È adatto per essere installato nella linea del cavo di alimentazione con tensione nominale di 0,6/1kv (U0/U) per la trasmissione di energia.
Applicazione
- In galleria, nei tunnel e nei tubi.
In grado di resistere a una certa trazione di posa.
Non in grado di resistere alle forze meccaniche esterne.
Non è consentito posizionare cavi monocore in tubi magnetici di materiale.
Caratteristica dell'operazione
1.La temperatura massima nominale
Quando il cavo è utilizzato per lungo tempo, la temperatura massima di funzionamento del nucleo non supera 90 °C.0C, e la temperatura del conduttore non deve superare 250 °C.0C a corto circuito per 5 secondi.
2.Requisito di installazione
L'installazione dei cavi non è limitata dalla differenza di altitudine lungo il percorso.La temperatura ambiente non deve essere inferiore a 0.0C durante l'installazione.Il raggio di piegatura ammissibile del cavo deve essere conforme alle seguenti norme:
Per il singolo nucleo: 20 ((D+d) +/_ 5%
Per il multi-core: 15 ((D+d) +/_ 5%
(D - diametro esterno effettivo del cavo; d - diametro esterno effettivo del conduttore)
Il cavo a singolo nucleo da utilizzare in circuiti CA deve essere senza armatura o utilizzare armature di materiali metallici non magnetici e non deve essere posato in condotti magnetici.

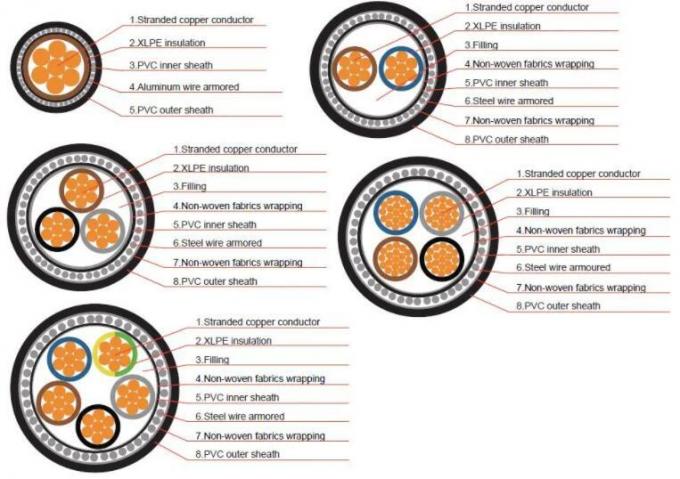

Fogli tecnici dei cavi
| Numero x mm2 |
Fase |
Neutrale/Terra |
Involucro interno |
Armature |
Involucro esterno |
Peso del cavo |
| Diametro del conduttore mm |
Spessore di XLPE mm |
Diametro del conduttore mm |
Spessore di XLPE mm |
Spessore mm |
Diametro del filo
mm |
Spessore della guaina mm |
Diametro completo mm |
YJV32 ((CU)
kg/km |
YJLV32(AL)
kg/km |
| Quattro per uno.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4 per 2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 3 per 2,5 + 1 per 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
------La nostra caratteristica --------
1.Apparecchiature importate con un team tecnico esperto
L'azienda dispone di tre stabilimenti e di 3048 dipendenti, di cui 206 ingegneri.Troster Germania e Maillefer Finlandia linee VCV 500KV, macchina di stratificazione di Pourtier Francia, SKET Germania, Caballe Spagna, 220KV e 35KV linea di produzione più SIKORA X - RAY 8000 on-line eccentricità unità di misura dalla Germania
2Sistema di certificazione completo
Qifan Cable ha ottenuto ISO 9001, ISO 14001, OHSAS 18001.
3.Perfetto sistema di produzione

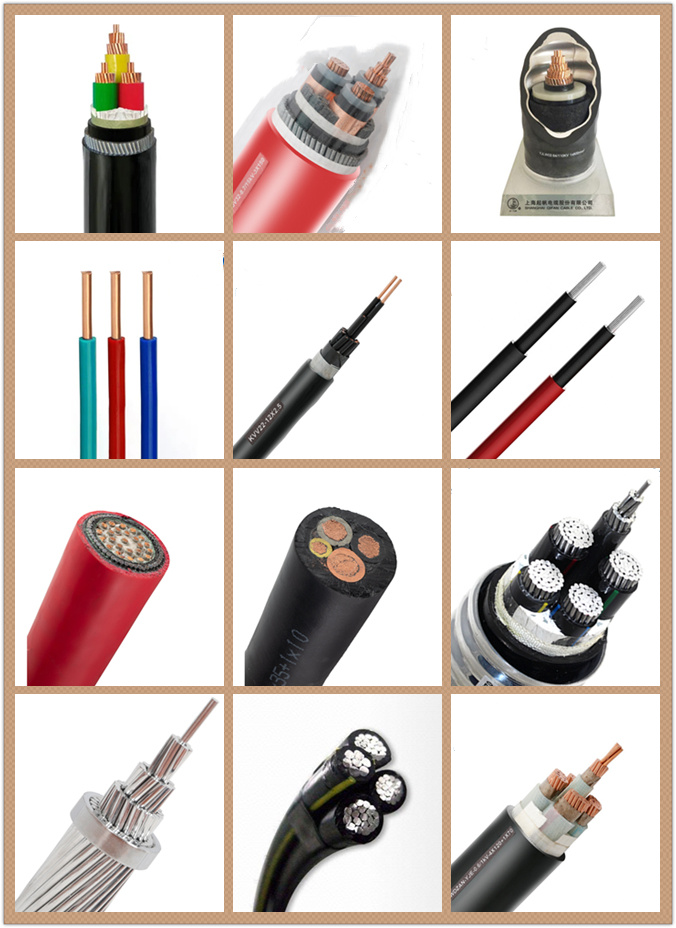

I prodotti Qifan Cable comprendono cavi di alimentazione LV, cavi di alimentazione MV, cavi di alimentazione HV&EHV, cavi ABC, cavi ACSR/AAC/AAAC/ACAR/OPGW, cavi sottomarini, cavi di controllo, cavi di strumentazione, cavi per edifici,cavo di gomma flessibile, cavi ignifughi, cavi rinnovabili, cavi solari, cavi industriali, cavi LAN, cavi coassiali ecc.
4.Perfetto sistema di servizio di vendita
Qifan Cable può offrire il servizio OEM/ODM, prodotti multipli, team di ingegneri specializzati nella vendita di esportazioni, prezzo ragionevole, qualità affidabile, servizio amichevole.
Valore nominale di tensione: "0,6/1kV" indica che il cavo è progettato per funzionare efficacemente a un intervallo di tensione compreso tra 0,6 kilovolts (kV) e 1 kilovolt (kV).Questa tensione nominale è tipicamente utilizzata per applicazioni a bassa tensione.
Bassa tensione: il cavo è progettato per applicazioni a bassa tensione, tipicamente utilizzate in ambienti residenziali, commerciali e industriali.
Copper/Aluminium Conductor: Questo cavo di alimentazione può avere un conduttore di rame o alluminio.L'alluminio è utilizzato anche in alcune applicazioni a causa del suo minor costo e del suo peso più leggero.
Isolato in PVC: il conduttore è isolato con PVC (cloruro di polivinile) che fornisce isolamento elettrico, protezione meccanica e resistenza all'umidità e ai prodotti chimici.
SWA Armored: il cavo è blindato con SWA (Steel Wire Armour).che lo rende adatto ad applicazioni in cui può esserci il rischio di danni o di pressione da parte dei materiali circostanti.
Cavo di alimentazione elettrica: Questo cavo è specificamente progettato per applicazioni di trasmissione e distribuzione di energia, in cui trasporta energia elettrica dalla fonte alla destinazione prevista.
Nel complesso, il cavo che ha descritto è un cavo elettrico a bassa tensione con un conduttore di rame o alluminio, isolamento in PVC e corazzatura SWA.come gli edifici, progetti infrastrutturali e applicazioni industriali, in cui è necessaria la protezione da sollecitazioni meccaniche e da fattori ambientali.
