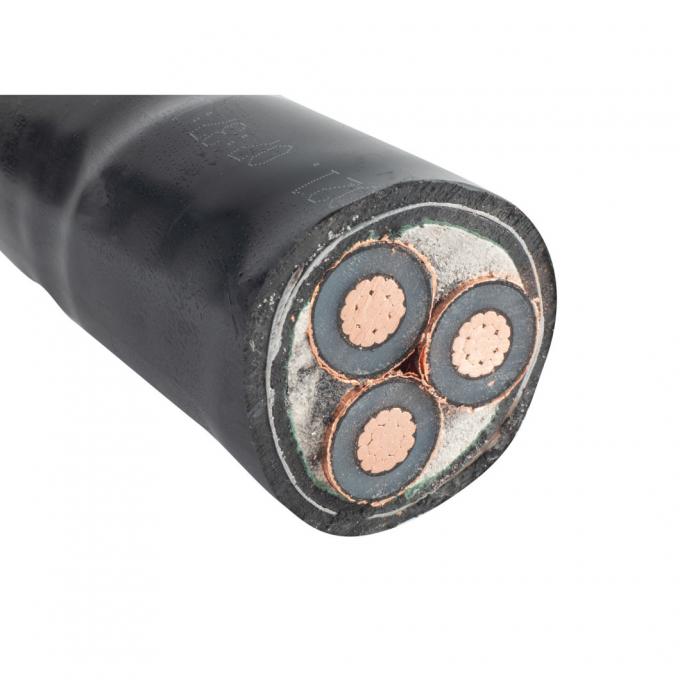

cavo di alimentazione corazzato rame XLPE isolato corazzato sotterraneo cavo di alimentazione a media tensione

Name: cavo di alimentazione corazzato rame XLPE isolato corazzato sotterraneo cavo di alimentazione a media tensione
Brand: Qifan
SKU: YJV32
Price: 3 USD
Availability: InStock
Rating: 5 (129 reviews)

Dettagli del prodotto

Luogo di origine: Cina

Marca: Qifan

Certificazione: ISO, CCC, CE, RoHS, TUV

Numero di modello: YJV32

Termini di trasporto & di pagamento

Quantità di ordine minimo: 100 metri

Prezzo: usd3-8/meter

Imballaggi particolari: Barattoli di legnoDettagli di imballaggio Imballaggio interno: bobina di legno, bobina di plastica e

Tempi di consegna: 30-45 giorni

Termini di pagamento: D/A, D/P, L/C, T/T, Western Union, MoneyGram

Capacità di alimentazione: 50000 K Meter/ mese

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Cavo di alimentazione XLPE blindato, Cavo di alimentazione blindato N2xsery, Cavo di alimentazione blindato N2xsey


Modello N.O.:	YJV32 YJV22	Materiale del nucleo del filo:	Fio di rame nudo
Modello:	Yjv32 Yjv22 Yjsv	Marchio:	Qifan
Ingegnere no.:	206	Impianto n.:	3 impianti con 12 officine
Norme:	VDE Icea di IEC BS	Personale:	3048
Campione libero:	- Sì, sì.	Pacchetto di trasporto:	Batteria
Specificità:	25-1600 mm2	Marchio:	Qifan
Origine:	Cina	Codice S.A.:	8544601200
Capacità di alimentazione:	50000 km/mese	Applicazione:	Costruzione, aerei, sotterranei, industriali, centrali elettriche
Voltaggio:	Cavo a media tensione	Corrente:	DC e AC
Materiale isolante:	XLPE	Materiale della guaina:	PVC
Forma del materiale:	Filato rotondo	Campioni:	US $ 0/metro 1 metro (ordine minimo) \| Richiedi campione

Modello N.O.:	YJV32 YJV22
Materiale del nucleo del filo:	Fio di rame nudo
Modello:	Yjv32 Yjv22 Yjsv
Marchio:	Qifan
Ingegnere no.:	206
Impianto n.:	3 impianti con 12 officine
Norme:	VDE Icea di IEC BS
Personale:	3048
Campione libero:	- Sì, sì.
Pacchetto di trasporto:	Batteria
Specificità:	25-1600 mm2
Marchio:	Qifan
Origine:	Cina
Codice S.A.:	8544601200
Capacità di alimentazione:	50000 km/mese
Applicazione:	Costruzione, aerei, sotterranei, industriali, centrali elettriche
Voltaggio:	Cavo a media tensione
Corrente:	DC e AC
Materiale isolante:	XLPE
Materiale della guaina:	PVC
Forma del materiale:	Filato rotondo
Campioni:	US $ 0/metro 1 metro (ordine minimo) \| Richiedi campione

cavo di alimentazione corazzato rame XLPE isolato corazzato sotterraneo cavo di alimentazione a media tensione

Descrizione del prodotto

N2XSEY 11kV 22kV 33kV Medium Voltage Copper Aluminum Conductor XLPE Isolato Cable di alimentazione blindato

1Standard del prodotto
Questo prodotto è fabbricato secondo GB/T12706.2, equivalente a IEC60502.2. O BS, DIN, standard ICEA come richiesta del cliente.
2Applicazione
Il prodotto è adatto per l'uso in linee di trasmissione e distribuzione di energia con tensione di frequenza di potenza nominale di 3,6 / 6kv~26/35kv.
3Caratteristiche operative
- tensione di potenza-frequenza nominale U0/U: 3.6/6kv~26/35kv.
- Temperatura di funzionamento massima ammissibile del conduttore:90oC.
- La temperatura massima del cortocircuito del conduttore non deve superare i 2500 °C (5 secondi di durata massima)
- La temperatura ambiente sotto installazione non deve essere inferiore a 00°C.
- Il raggio di piegatura di un cavo monocore non deve essere inferiore a 20 volte il diametro del cavo.
Il raggio di piegatura di un cavo multi-core non deve essere inferiore a 15 volte il diametro del cavo.

4Tabella della tensione, dei nuclei e della sezione trasversale

Articolo	Categoria A,B	3.6/6kV	6/10kV	8.7/15 kV	12/20 kV	18/30 kV	21/35 kV
Articolo	Categoria A,B	6/6kV	8.7/10 kV	12/15 kV	18/20 kV	-	26/35 kV
Unico core	mm2	25-1200	25-1200	35-1200	50-1200	50-1200	50-1200
Tre nuclei	mm2	25-400	25-400	35-400	50-400	50-400	50-400

Il cavo con tensione nominale di categoria A è utilizzato in situazioni che richiedono una durata di mancata messa a terra non superiore a 1 min. Per il cavo con tensione nominale di categoria B,la durata del guasto di messa a terra normalmente non supera 1 ora;, la durata massima non deve superare le 8 ore, la durata annua del guasto a terra non deve superare le 125 ore, la categoria C comprende tutti i sistemi di categoria A e B.

5Tipo e nome

Tipo	Indicazione	Applicazioni
YJV	Conduttore di rame,isolato da XLPE,cavo di alimentazione avvolto in PVC	Per la posa all'interno,in galleria o in trincea di cavi,non in grado di sopportare forze meccaniche esterne.Non è consentito posare cavi a singolo nucleo in condotto magnetico.
YJLV	Conduttore in alluminio,isolato in XLPE,cavo di alimentazione avvolto in PVC
YJY	Conduttore in rame, isolante XLPE, cavo di alimentazione con involucro PE
- Giusto	Conduttore in alluminio, isolante XLPE, cavo di alimentazione con involucro PE
YJV22	Conduttore di rame,isolato da XLPE,tavola blindata in acciaio,cavo di alimentazione avvolto in PVC	Per la posa in ambienti chiusi,in galleria,in trincea di cavi o direttamente nel terreno,in grado di sopportare forze meccaniche esterne.Non è consentito la posa di cavi a singolo nucleo in condotto magnetico.
YJLV22	Conduttore in alluminio, isolante XLPE, nastro blindato in acciaio, cavo di alimentazione avvolto in PVC
YJV23	Conduttore in rame,isolato in XLPE,tavola blindata in acciaio,cavo di alimentazione avvolto in PE
YJLV23	Conduttore in alluminio,isolato in XLPE,tavola blindata in acciaio,cavo di alimentazione avvolto in PE
YJV32	Conduttore di rame,isolato da XLPE,acciaio armato,cavo di alimentazione avvolto in PVC	Per la posa all'interno, in una trincea di cavi di galleria, in pozzo o direttamente nel terreno, in grado di sopportare forze meccaniche esterne e una certa forza di trazione.
YJLV32	Conduttore in alluminio,isolato in XLPE,acciaio armato,cavo di alimentazione avvolto in PVC
YJV33	Conduttore di rame,isolato in XLPE,acciaio armato con filo,cavo di alimentazione con involucro in PE
YJLV33	Conduttore in alluminio,isolato in XLPE,acciaio armato con filo,cavo di alimentazione avvolto in PE

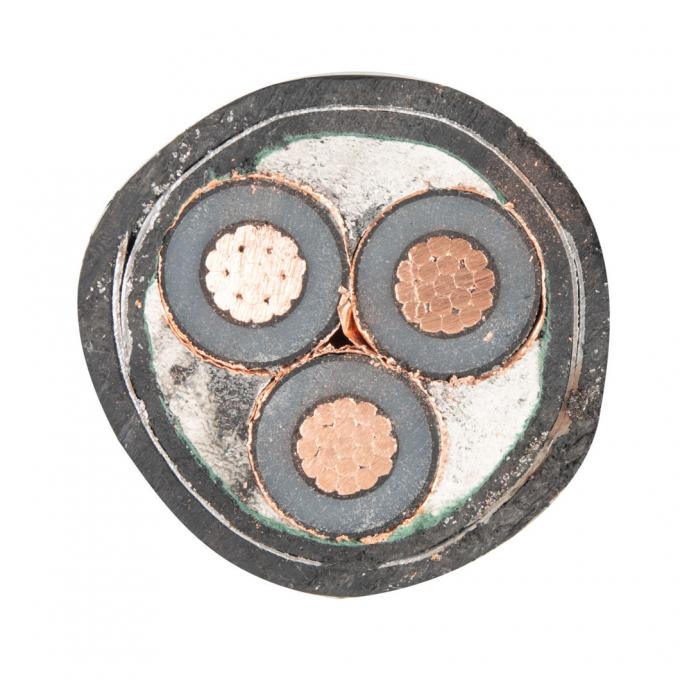

Cavo blindato a 3 nuclei con isolamento XLPE, tensione nominale 6/10 KV 6,35/11KV

Dati del cavo

Conduttore			Spessore dell'isolamento (mm)	Disegno a nastro di rame (approssimativo) (mm)	PVC spessore del letto (mm)	Diametro esterno del filo blindato (mm)	Spessore della guaina (mm)	Diametro esterno (approssimativo) (mm)	Peso del cavo di rame (kg/km)	Peso del cavo di base in alluminio (kg/km)
Area di sezione trasversale (mm2)	Struttura	Diametro esterno (mm)	Spessore dell'isolamento (mm)	Disegno a nastro di rame (approssimativo) (mm)	PVC spessore del letto (mm)	Diametro esterno del filo blindato (mm)	Spessore della guaina (mm)	Diametro esterno (approssimativo) (mm)	Peso del cavo di rame (kg/km)	Peso del cavo di base in alluminio (kg/km)
25	Compatto rotondo	6.0	3.4	0.1	1.3	2.5	2.5	48.0	4175	3703
35	Compatto rotondo	7.2	3.4	0.1	1.3	2.5	2.6	50.8	4733	4072
50	Compatto rotondo	8.4	3.4	0.1	1.4	2.5	2.7	53.8	5491	4547
70	Compatto rotondo	10.0	3.4	0.1	1.5	2.5	2.8	57.6	6446	5124
95	Compatto rotondo	11.7	3.4	0.1	1.5	2.5	2.9	61.5	7530	5737
120	Compatto rotondo	13.1	3.4	0.1	1.6	2.5	3.0	64.9	8628	6363
150	Compatto rotondo	14.6	3.4	0.1	1.6	2.5	3.1	68.3	9794	6963
185	Compatto rotondo	16.3	3.4	0.1	1.7	2.5	3.3	72.6	11326	7834
240	Compatto rotondo	18.5	3.4	0.1	1.8	3.15	3.5	79.2	14268	9737
300	Compatto rotondo	20.7	3.4	0.1	1.9	3.15	3.6	84.8	16641	10978
400	Compatto rotondo	23.8	3.4	0.1	2.0	3.15	3.9	92.3	20362	12811
500	Compatto rotondo	26.6	3.4	0.1	2.1	3.15	4.1	99.3	24203	14764

------La nostra caratteristica --------

Attrezzature importate con un team tecnico esperto

L'azienda dispone di tre stabilimenti e di 3048 dipendenti, di cui 206 ingegneri.Troster Germania e Maillefer Finlandia linee VCV 500KV, macchina di stratificazione di Pourtier Francia, SKET Germania, Caballe Spagna, 220KV e 35KV linea di produzione più SIKORA X - RAY 8000 on-line eccentricità unità di misura dalla Germania

Sistema di certificazione completo

Qifan Cable ha ottenuto ISO 9001, ISO 14001, OHSAS 18001.

Sistema di produzione perfetto

I prodotti Qifan Cable comprendono cavi di alimentazione LV, cavi di alimentazione MV, cavi di alimentazione HV&EHV, cavi ABC, cavi ACSR/AAC/AAAC/ACAR/OPGW, cavi sottomarini, cavi di controllo, cavi di strumentazione, cavi per edifici,cavo di gomma flessibile, cavi ignifughi, cavi rinnovabili, cavi solari, cavi industriali, cavi LAN, cavi coassiali ecc.

Perfetto sistema di servizio di vendita

Qifan Cable può offrire il servizio OEM/ODM, prodotti multipli, team di ingegneri specializzati nella vendita di esportazioni, prezzo ragionevole, qualità affidabile, servizio amichevole.
N2xsery N2xsey 11kv 22kv 33kv Copper XLPE Insulated Armored Underground Power Cable

N2xsery N2xsey 11kv 22kv 33kv Copper XLPE Insulated Armored Underground Power Cable

Tipo di cavo:

N2xsery: è un tipo di cavo di alimentazione conforme allo standard europeo HD 620.La "e" in N2xsery indica che ha migliorato la resistenza alla propagazione del fuoco.

N2xsey: simile a N2xsery, N2xsey è un altro tipo di cavo di alimentazione che soddisfa lo standard europeo HD 620.non ha la maggiore resistenza alla propagazione del fuoco di N2xsery.

Valore nominale della tensione:
Il cavo è disponibile in diversi livelli di tensione, tra cui 11kV, 22kV e 33kV. Questi livelli indicano la tensione massima alla quale il cavo può funzionare in modo sicuro.

Il cavo isolante XLPE (cross-linked polyethylene) si riferisce a un cavo elettrico che ha conduttori isolati con materiale XLPE.XLPE è un polimero termo-resistente noto per le sue eccellenti proprietà elettriche, che lo rende una scelta popolare per varie applicazioni nel settore della trasmissione e distribuzione di energia.
Materiale isolante: XLPE è un tipo di polietilene che è incrociato chimicamente, migliorando le proprietà termiche e meccaniche dell'isolamento.rendendolo più robusto e resistente rispetto ai materiali non incrociati.
Prestazioni elettriche: l'isolamento XLPE offre una elevata resistenza dielettrica, basse perdite dielettriche e un'eccellente resistenza all'isolamento.Ciò consente una trasmissione di energia efficiente riducendo al minimo le perdite di energia.
Proprietà termiche: l'isolamento XLPE può resistere a temperature di funzionamento più elevate rispetto all'isolamento tradizionale in PVC (cloruro di polivinile).Questo rende i cavi XLPE adatti ad applicazioni che richiedono valori di temperatura più elevati.
Resistenza ambientale: L'isolamento XLPE offre una buona resistenza all'umidità, alle sostanze chimiche e alle sollecitazioni ambientali, come le radiazioni UV.Questo rende i cavi XLPE adatti per installazioni interne ed esterne.
