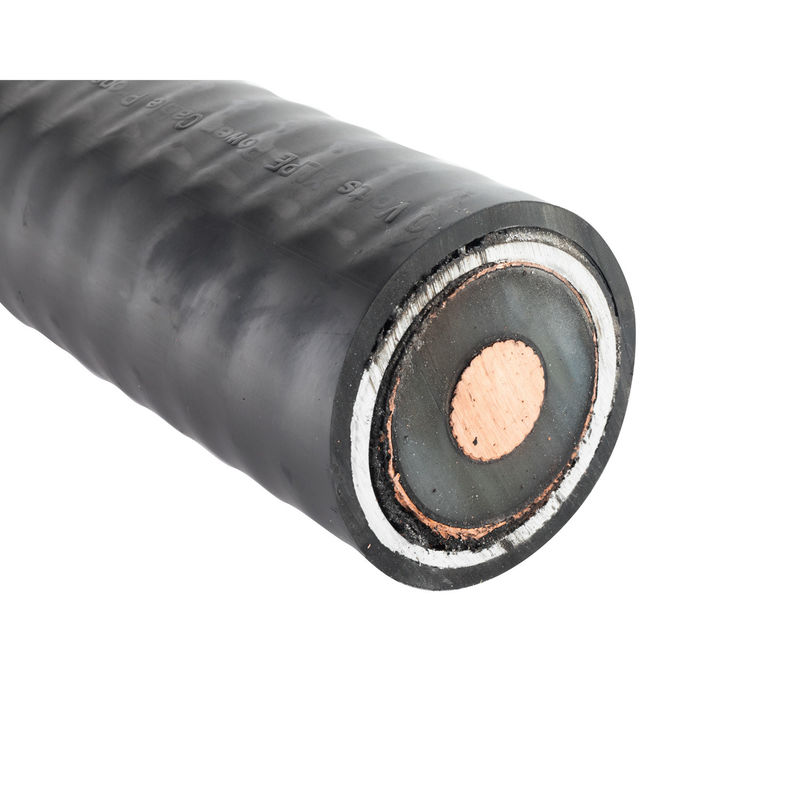

CU/XLPE/CAS/PVC 66KV XLPE cavo elettrico sotterraneo isolato
Il livello di tensione è fino a 220kv, la sezione trasversale può essere fino a 2500 mmq (conduttore di rame o alluminio).temperatura massima del conduttore non deve essere superiore a 250 gradi.
2Breve costruzione:
Unico core
Conductori di rame o di alluminio
Isolamento XLPE
Involucro di alluminio a corruzione
Involucro in PVC o PE
3Condizioni di posa: per la posa in sotterraneo con altitudini molto diverse, essere in grado di sopportare la forza meccanica esterna e la forza di trazione moderata
4. Fabbricazione
Conduttore
Il conduttore deve essere costituito da fili di rame o di alluminio a strato compatto e rotondo.La superficie del conduttore deve essere pulita e priva di particelle estranee che possano contaminare l'isolamento o causare elevati effetti elettrici.Lo stress del campo nello schermo del conduttore.
Dispositivi per l'isolamento e per l'isolamento
L'estrusione dello schermo conduttore, dell'isolamento e dello schermo isolante deve essere effettuata con passaggio singolo, triplosi producono uno schermo conduttore, uno schermo isolante principale XLPE e uno schermo isolantemediante tripla estrusione e cura a secco.
Lo schermo del conduttore deve essere costituito da nastri semiconduttori applicati sul conduttore e da unstrato continuo di composto XLPE semiconduttore estruso che copre l'intera superficie delconduttore e saldamente attaccato alla superficie interna dell'isolamento.
L'isolamento deve essere XLPE e deve essere applicato per estrusione e incrociato per formare una struttura compattaIl materiale di isolamento deve essere costituito da:di una miscela di polietilene Super Clean adatta per il collegamento incrociato (XLPE).
Lo schermo di isolamento deve essere costituito da uno strato di termoassorbente semiconduttore non ripiegabile estrusocomposto.
Dopo la tripla estrusione, i nuclei isolati devono essere degassati per rimuovere il sottoprodotto presente nel nucleoil processo di interconnessione.
Indumenti da letto
I nastri semiconduttori di blocco dell'acqua (nammorabili) sopra lo schermo isolante devono essere applicatiIl sistema di isolamento è stato progettato per impedire la penetrazione longitudinale dell'acqua tra lo schermo isolante e la guaina metallica.il nastro gonfiabile copre l'intera superficie dello schermo isolante.
Cappottole metalliche
Corrugatura La guaina di alluminio deve essere applicata sul nastro di blocco dell'acqua semiconduttore peraccogliere l'impermeabilità radicale richiesta e proteggere il nucleo isolante.
Involucro esterno
Il rivestimento esterno deve essere costituito da uno strato di PVC nero estruso.deve essere altamente resistente alle sostanze chimiche e resistere alle forze meccaniche durante la fabbricazione, il trasporto,installazione e funzionamento.
Strato conduttivo esterno
Per eseguire la prova di tensione di corrente continua, si applica un rivestimento di grafite sul rivestimento superiore.
1I prodotti sono principalmente conformi allo standard IEC 60840, possono anche essere prodotti secondo i requisiti OEM e altri standard, come lo standard BS, lo standard DIN, lo standard ASTM, ecc.
Assicurazione della qualità Le procedure efficaci di garanzia della qualità sono essenziali per garantire ai cavi QIFAN la coerenza, l'affidabilità e le prestazioni a lungo termine di tutti i prodotti.QIFAN CABLE ha sempre riconosciuto l'importanza dell'assicurazione della qualità e questo impegno si riflette nell'accreditamento della societàIn QIFAN, l'assicurazione della qualità è parte integrante del processo di produzione e fornitura e viene mantenuta in tutte le fasi, dall'entrata dell'ordine alla produzione, passando per i test, l'imballaggio e la spedizione.Tutte le procedure di garanzia della qualità, e i sistemi sono regolarmente controllati in base alle norme internazionali.
Il cavo isolante XLPE (cross-linked polyethylene) si riferisce a un cavo elettrico che ha conduttori isolati con materiale XLPE.XLPE è un polimero termo-resistente noto per le sue eccellenti proprietà elettriche, che lo rende una scelta popolare per varie applicazioni nel settore della trasmissione e distribuzione di energia.
Materiale isolante: XLPE è un tipo di polietilene che è incrociato chimicamente, migliorando le proprietà termiche e meccaniche dell'isolamento.rendendolo più robusto e resistente rispetto ai materiali non incrociati.
Prestazioni elettriche: l'isolamento XLPE offre una elevata resistenza dielettrica, basse perdite dielettriche e un'eccellente resistenza all'isolamento.Ciò consente una trasmissione di energia efficiente riducendo al minimo le perdite di energia.
Proprietà termiche: l'isolamento XLPE può resistere a temperature di funzionamento più elevate rispetto all'isolamento tradizionale in PVC (cloruro di polivinile).Questo rende i cavi XLPE adatti ad applicazioni che richiedono valori di temperatura più elevati.
Resistenza ambientale: L'isolamento XLPE offre una buona resistenza all'umidità, alle sostanze chimiche e alle sollecitazioni ambientali, come le radiazioni UV.Questo rende i cavi XLPE adatti per installazioni interne ed esterne.
Opzioni a basso fumo e senza alogene: i cavi XLPE sono disponibili in varianti a basso fumo e senza alogene.,migliorare la sicurezza nelle applicazioni critiche.
Ampia gamma di applicazioni: i cavi isolanti XLPE sono ampiamente utilizzati nelle reti di distribuzione dell'energia, negli impianti industriali, negli edifici commerciali, negli impianti sotterranei e aerei,progetti di energia rinnovabileSono adatti sia per applicazioni a bassa tensione che ad alta tensione.
Norme internazionali: i cavi isolanti XLPE sono fabbricati in conformità a varie norme internazionali, come la IEC (International Electrotechnical Commission),ASTM (American Society for Testing and Materials)La conformità a tali norme garantisce la qualità e le prestazioni dei cavi.
