SWA XLPE Cablo di controllo strumentale blindato isolato

1- Norme:
Fabbricazione in conformità alla norma BS 5308,BS EN 50288-7,IEC 60502-1

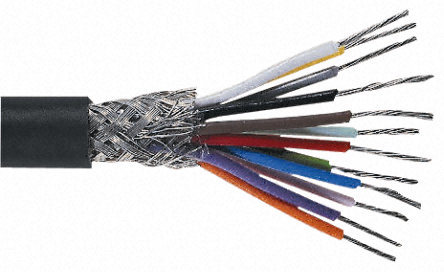

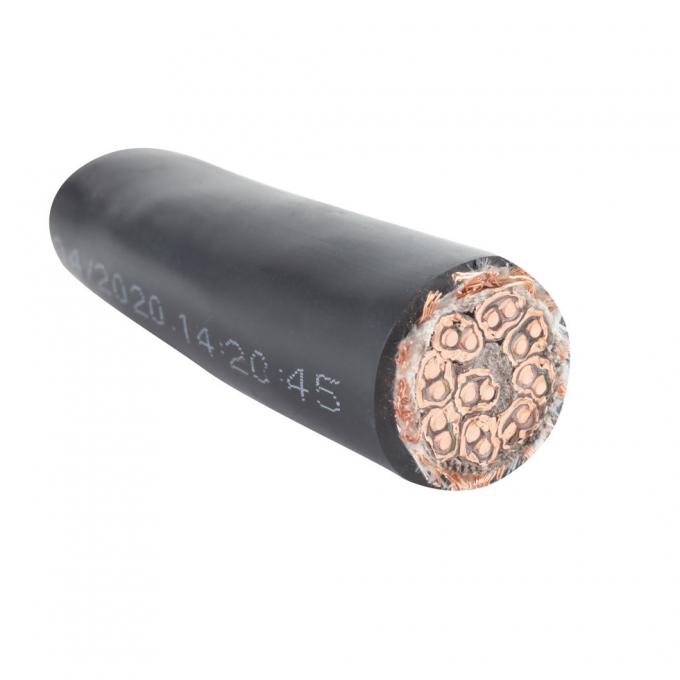

2Struttura del cavo:Sstruttura:
2.1 Tensione nominale: 300/500V, 600/1000V
2.2 Conduttore: filo di rame/filo di rame stagnato, classe1, classe2, classe5
2.3 Isolamento: PVC/PE/XLPE
2.4 Cablaggio: due o tre nuclei con fili (pari o tripli)
2.5 Scudo individuale (se necessario): nastro di plastica con filo di scarico
2.6 Scudo complessivo: nastro di plastica con filo di scarico
2.7 Guarnizione interna (applicabile se è presente uno strato di armatura): PVC/PE
2.8 Strato blindato: filo di acciaio galvanizzato / nastro di acciaio
2.9 Guarnizione esterna: PVC/PE/LSHF
2.10 Altre caratteristiche: resistenza all'olio, ritardante della fiamma, anticorrosione, UV, ecc.


3.Applicazione:
Questi cavi sono progettati per collegare i circuiti degli strumenti elettrici e fornire servizi di comunicazione all'interno e attorno agli impianti di processo (ad esempio nell'industria petrolchimica, ecc.).Adatto per le applicazioni di sepoltura diretta.

4Proprietà fisiche e termiche
Conduttore: rame rigido annelato di classe 1 o rame a strati semplici di classe 2 o rame a strati morbidi flessibili di classe 5
tensione nominale: 300 V/300 V
Tensione di prova:1200V
Intervallo di temperatura Durante il funzionamento (stato fisso): -30°C - +90°C
Intervallo di temperatura durante l'installazione (stato mobile): -5°C - +50°C
Raggio minimo di piegatura: 10 X diametro totale

5Dati elettrici:

6. Parametro del cavo:
