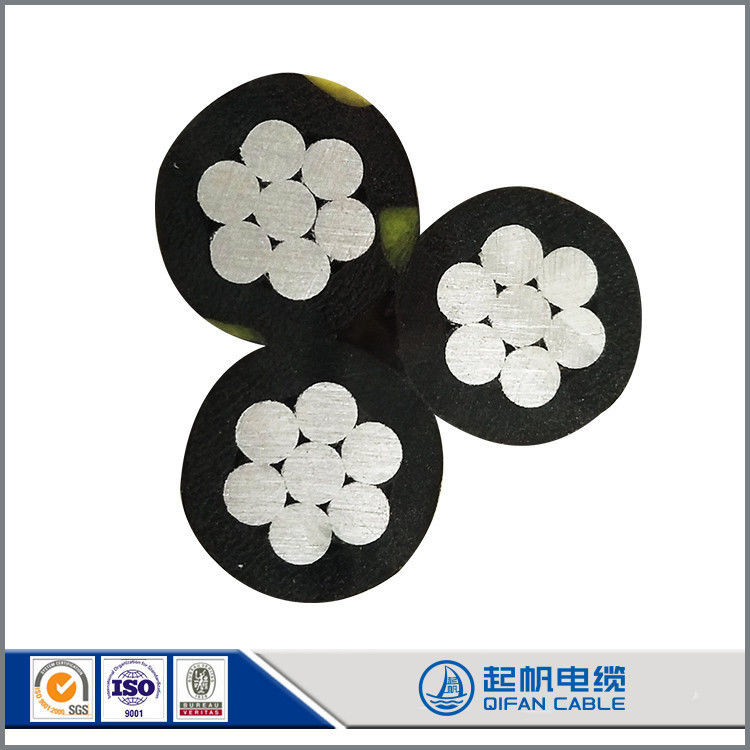

0.6/1kV a bassa tensione aereo CABLO ABC
Introduzione
Cavo ABC utilizzato per la linea di trasmissione aerea a bassa tensione (1500V), la linea di fase è un conduttore in alluminio, PE o XLPE isolato, il numero di linee di fase sarà due o tre o quattro,La linea neutrale è un conduttore di alluminio., può essere a conduttore nudo o con isolamento PE o XLPE
Specificità
Standard: Standard nazionale IEC e ASTM
Tensione nominale: 0,6/1KV, 11KV, 33KV
Edilizia
Conduttore di fase: strato di alluminio (AAC)
Conduttore neutro: alluminio stratificato (AAC), alluminio stratificato in lega (AAAC), alluminio conduttore in acciaio rinforzato (ACSR)
Isolamento: XLPE o PE
Applicazione: i cavi sono progettati per le linee elettriche aeree e i fili di ingresso delle stanze con tensione fino a 0,6/1KV inclusi.
UESD per l'applicazione di servizi aerei quali illuminazione stradale, illuminazione esterna e servizio temporaneo per la costruzione, che migliora la sicurezza e l'affidabilità delle reti elettrificate.
1 Tipo
Servizio duplex, servizio triples, servizio quadruples
un servizio duplex di consegna
Applicazioni:Per fornire servizi aerei a 120 volt per il servizio temporaneo in cantieri, illuminazione esterna o stradale.
b Servizio Triplex Drop
Applicazioni:Per fornire energia dalle linee di alimentazione alla testa del consumatore.Per il funzionamento a 600 volt o meno (fase a fase) a una temperatura del conduttore di 75 massimi per l'isolamento PE o 90 massimi per XLPE .
c Quadruplex Service Drop
Applicazioni:Utilizzato per fornire energia a 3 fasi, di solito da un trasformatore montato su un palo alla testa di servizio dell' utente dove viene effettuato il collegamento al cavo di ingresso di servizio.Da utilizzare a tensioni pari o inferiori a 600 volt tra fasi e a una temperatura del conduttore non superiore a 75 per i conduttori isolati in PE o a 90 per i conduttori isolati in XLPE.
2 Costruzioni
una costruzione a conduttore di fase:Il conduttore di fase è una lega di alluminio 1350-H19 rigida, compressa con fili concentrici.
b Costruzione di conduttori neutri
I gruppi di cavi sono disponibili con i seguenti conduttori neutri:
Conduttori di alluminio, rinforzati con acciaio rivestito (ACSR), con fili concentrici
Leghe di alluminio 1350-H19 rigide, con fili concentrici
Legatura di alluminio 6201-T81, con fili concentrici
c Materiale isolante
L'isolamento standard del conduttore di fase è il polietilene a bassa densità di legame crocefisso nero (XLPE)
In alternativa, su richiesta è disponibile un isolamento in polietilene a bassa densità (LDPE) lineare nero con temperatura nominale di 75°C.
| Conduttore di fase |
| Superficie nominale della sezione trasversale |
Mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Numero di nuclei |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Radici/diametro del conduttore di fase |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.54 |
19/2.86 |
| Diametro approssimativo del conduttore compattato |
mm |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| Spessore nominale dell'isolamento |
mm |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diametro del nucleo di fase |
mm |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| Resistenza massima di corrente a 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Peso approssimativo del nucleo di fase |
Kg/km |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| Conduttore del messaggero |
| Superficie nominale della sezione trasversale |
Mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Numero di nuclei |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Radici/diametro del conduttore di fase |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.52 |
19/2.82 |
| Diametro approssimativo del nucleo del messaggero |
mm |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| Resistenza massima di corrente a 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Peso approssimativo del nucleo del messaggero |
Kg/km |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| Carico di rottura |
KN: |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| Cavo completo |
| Diametro approssimativo |
mm |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| Peso approssimativo |
Kg/km |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| Lunghezza dell'imballaggio |
M/Drum |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
------La nostra caratteristica --------
- Attrezzature importate con un team tecnico esperto
L'azienda dispone di tre stabilimenti e di 3048 dipendenti, di cui 206 ingegneri.Troster Germania e Maillefer Finlandia linee VCV 500KV, macchina di stratificazione di Pourtier Francia, SKET Germania, Caballe Spagna, 220KV e 35KV linea di produzione più SIKORA X - RAY 8000 on-line eccentricità unità di misura dalla Germania
- Sistema di certificazione completo
Qifan Cable ha ottenuto ISO 9001, ISO 14001, OHSAS 18001.
- Sistema di produzione perfetto
I prodotti Qifan Cable comprendono cavi di alimentazione LV, cavi di alimentazione MV, cavi di alimentazione HV&EHV, cavi ABC, cavi ACSR/AAC/AAAC/ACAR/OPGW, cavi sottomarini, cavi di controllo, cavi di strumentazione, cavi per edifici,cavo di gomma flessibile, cavi ignifughi, cavi rinnovabili, cavi solari, cavi industriali, cavi LAN, cavi coassiali ecc.
- Perfetto sistema di servizio di vendita
Qifan Cable può offrire il servizio OEM/ODM, prodotti multipli, team di ingegneri specializzati nella vendita di esportazioni, prezzo ragionevole, qualità affidabile, servizio amichevole.
Prodotti principali: cavi elettrici da 220 kW e inferiori, cavi avvolti in gomma, fili fotovoltaici, cavi speciali fotovoltaici, cavi di controllo, cavi per computer, cavi a filo in alluminio a base d'acciaio,Cavi prefilati, cavi ecologici a bassa tensione privi di alogeni, cavi per miniere di carbone, isolamento fluorosiliconico Cavi resistenti alle alte temperature, cavi a schermo, cavi per apparecchiature elettriche navali,Cavi compositi fotoelettrici, cavi di traino ad alta resistenza, cavi per impianti fotovoltaici, cavi per veicoli ferroviari con tensione nominale AC inferiore o uguale a 3kv, cavi per reti locali, cavi per inverter,Cavi a radiofrequenza , cavi per centrali nucleari, cavi per macchinari portuali, cavi isolati da minerali, cavi sottomarini e più di 100 varietà
Domande frequenti
Q1: Quando posso avere il prezzo?
Di solito offriamo un preventivo entro 12 ore dopo aver ricevuto la tua richiesta. Se sei molto urgente per ottenere il prezzo, ti preghiamo di chiamarci o dirci nella tua e-mail in modo che consideriamo la tua richiesta come priorità.
Q2: Come posso ottenere un campione per controllare la vostra qualità?
Dopo la conferma del prezzo, è possibile richiedere campioni per verificare la nostra qualità. Il campione è gratuito, ma la spedizione deve essere pagata.
Q3: Quanto tempo posso aspettarmi per ottenere il campione?
Dopo aver pagato le spese di trasporto e averci inviato i file confermati, i campioni saranno pronti per la consegna in 3-7 giorni.
I campioni ti verranno inviati via espresso e arriveranno in 3 ~ 5 giorni.
Q4: Che dire del tempo di consegna per la produzione di massa?
Onestamente, dipende dalla quantità dell'ordine e dalla stagione in cui si effettua l'ordine.Vi consigliamo di iniziare l'inchiesta due mesi prima della data in cui desiderate ricevere i prodotti nel vostro paese.
Il cavo aereo a monte (cavo ABC) è un tipo di cavo di distribuzione di energia progettato per gli impianti aerei.È comunemente utilizzato nelle reti di distribuzione elettrica per fornire elettricità a abitazioniEcco alcune caratteristiche chiave di ABC Cable:
Configurazione: il cavo ABC è costituito da più conduttori isolati con un filo messaggero neutro.mentre il filo del messaggero è generalmente in acciaio o in lega di alluminioLa configurazione integrata fornisce resistenza meccanica, riduce il rischio di contatto con i conduttori attivi e semplifica l'installazione.
Isolamento: i conduttori del cavo ABC sono isolati per fornire isolamento elettrico e proteggere dai fattori ambientali esterni.L'isolamento è in genere realizzato in materiali quali polietilene a legame croce (XLPE) o polietilene ad alta densità (HDPE)Questi materiali offrono eccellenti proprietà elettriche, durabilità e resistenza all'umidità, alle radiazioni UV e alle dure condizioni meteorologiche.
Valutazione della tensione: il cavo ABC è disponibile in vari livelli di tensione per adattarsi a diverse applicazioni.a seconda delle esigenze specifiche del sistema di distribuzione elettrica.
Vantaggi: il cavo ABC offre diversi vantaggi rispetto ai sistemi tradizionali a conduttore nudo, tra cui una riduzione delle perdite elettriche, una maggiore sicurezza dovuta all'isolamento, minori esigenze di manutenzione,e maggiore affidabilità in condizioni ambientali difficili.
Installazione: il cavo ABC è tipicamente installato su strutture di supporto aeree come pali o torri.poiché possono essere installati contemporaneamente più conduttoriInoltre, il filo messaggero neutro fornisce un supporto meccanico e riduce la caduta dei conduttori.
Applicazione: il cavo ABC è comunemente utilizzato per la distribuzione di energia nelle zone residenziali, nelle zone rurali e nei luoghi in cui è preferita l'installazione aerea.È adatto sia per la distribuzione di energia a breve distanza che a lunga distanza, offrendo soluzioni convenienti per le reti elettriche.
