VVR YJVR cavo di rame flessibile isolato in pvc monocore
Edilizia

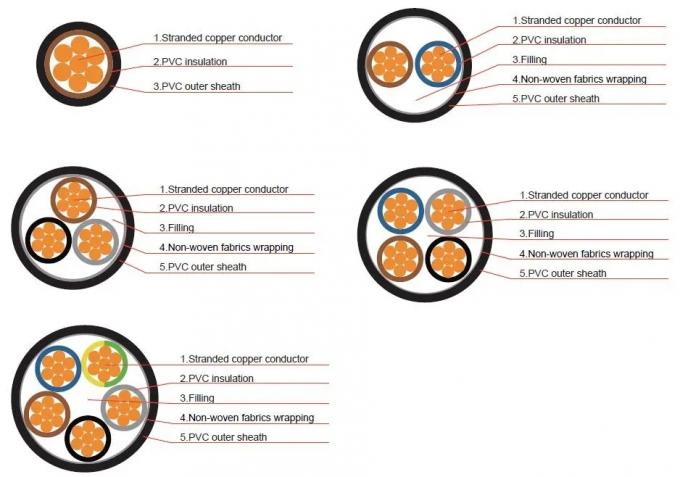

Numero di tipo di sezione nominale del nucleo
| Tipo |
Numero di nucleo |
Sezione nominale |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5-1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5-400 |
| 3+1,4+1,3+2 |
2.5-400 |
Area di sezione del conduttore neutro
In 3+1 core e 3+2 core devono essere conformi alle specifiche della seguente tabella:
| Sezione nominale |
Core principale |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Nocciolo neutro |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Sezione nominale |
Core principale |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Nocciolo neutro |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Caratteristica
D.C La resistenza del cavo finito a 20 °C per km non è superiore a quanto segue:
| Sezione trasversale nominale mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Cu core |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Al core |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Sezione trasversale nominale mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Cu core |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Al core |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Sezione trasversale nominale mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Cu core |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Al core |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Prova di tensione:
Ogni tamburo del cavo finito dovrebbe resistere alla tensione di frequenza di potenza 3,5 kV per 5 minuti,l'isolamento non è rotto.
Condizioni di servizio e parametri di funzionamento del cavo:
Il cavo è applicato a un impianto fisso per tensione nominale 0,6/1 kV di una linea di trasporto e distribuzione di energia.
Temperatura nominale massima del conduttore, temperatura nominale di funzionamento 90oC
Cortocircuito: massimo 5 secondi a 250oC
Il cavo può essere posato senza restrizioni di caduta e la temperatura ambiente non deve essere inferiore a 0oC.
Norme
Il nostro cavo XLPE può essere fabbricato secondo IEC 60502, IEC 60332, IEC 60754.
Alcuni indici sono superiori agli standard internazionali.
PS: possiamo anche produrre secondo lo standard BS, NFC, ASTM secondo la richiesta del cliente.
