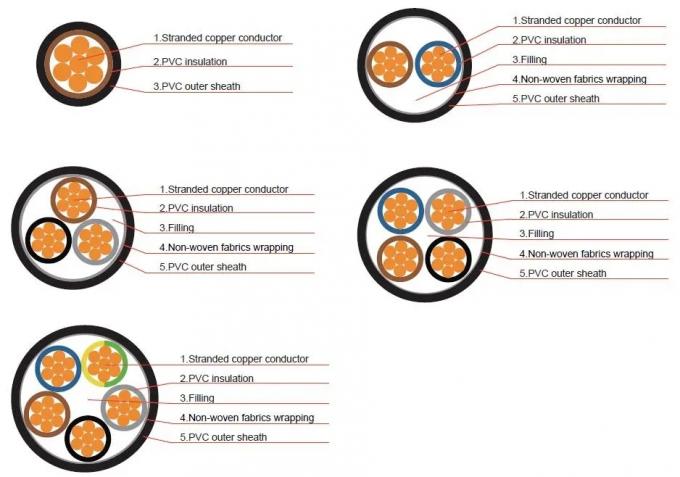

Cable non blindato con conducente di rame, con isolamento in PVC multicore
Cable non blindato con conducente di rame, con isolamento in PVC multicore
Edilizia
Numero di tipo di sezione nominale del nucleo
| Tipo |
Numero di nucleo |
Sezione nominale |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5-1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5-400 |
| 3+1,4+1,3+2 |
2.5-400 |
Area di sezione del conduttore neutro
In 3+1 core e 3+2 core devono essere conformi alle specifiche della seguente tabella:
| Sezione nominale |
Core principale |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Nocciolo neutro |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Sezione nominale |
Core principale |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Nocciolo neutro |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Caratteristica
D.C La resistenza del cavo finito a 20 °C per km non è superiore a quanto segue:
| Sezione trasversale nominale mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Cu core |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Al core |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Sezione trasversale nominale mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Cu core |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Al core |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Sezione trasversale nominale mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Cu core |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Al core |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Prova di tensione:
Ogni tamburo del cavo finito dovrebbe resistere alla tensione di frequenza di potenza 3,5 kV per 5 minuti,l'isolamento non è rotto.
Condizioni di servizio e parametri di funzionamento del cavo:
Il cavo è applicato a un impianto fisso per tensione nominale 0,6/1 kV di una linea di trasporto e distribuzione di energia.
Temperatura nominale massima del conduttore, temperatura nominale di funzionamento 90oC
Cortocircuito: massimo 5 secondi a 250oC
Il cavo può essere posato senza restrizioni di caduta e la temperatura ambiente non deve essere inferiore a 0oC.
Norme
Il nostro cavo XLPE può essere fabbricato secondo IEC 60502, IEC 60332, IEC 60754.
Alcuni indici sono superiori agli standard internazionali.
PS: possiamo anche produrre secondo lo standard BS, NFC, ASTM secondo la richiesta del cliente.
