0.6/1kv 3 4 5 cavo di alimentazione flessibile in pvc isolato

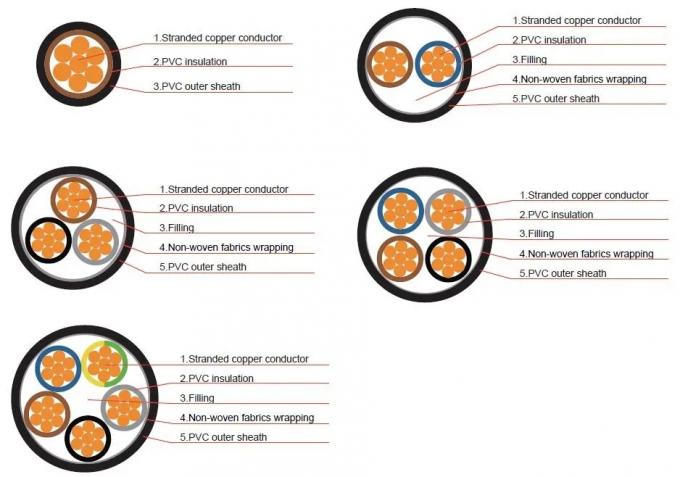

Cable non blindato con conducente di rame, con isolamento in PVC multicore
Edilizia
Numero di tipo di sezione nominale del nucleo
| Tipo |
Numero di nucleo |
Sezione nominale |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5-1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5-400 |
| 3+1,4+1,3+2 |
2.5-400 |
Area di sezione del conduttore neutro
In 3+1 core e 3+2 core devono essere conformi alle specifiche della seguente tabella:
| Sezione nominale |
Core principale |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Nocciolo neutro |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Sezione nominale |
Core principale |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Nocciolo neutro |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Caratteristica
D.C La resistenza del cavo finito a 20 °C per km non è superiore a quanto segue:
| Sezione trasversale nominale mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Cu core |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Al core |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Sezione trasversale nominale mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Cu core |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Al core |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Sezione trasversale nominale mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Cu core |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Al core |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Prova di tensione:
Ogni tamburo del cavo finito dovrebbe resistere alla tensione di frequenza di potenza 3,5 kV per 5 minuti,l'isolamento non è rotto.
Condizioni di servizio e parametri di funzionamento del cavo:
Il cavo è applicato a un impianto fisso per tensione nominale 0,6/1 kV di una linea di trasporto e distribuzione di energia.
Temperatura nominale massima del conduttore, temperatura nominale di funzionamento 90oC
Cortocircuito: massimo 5 secondi a 250oC
Il cavo può essere posato senza restrizioni di caduta e la temperatura ambiente non deve essere inferiore a 0oC.
Norme
Il nostro cavo XLPE può essere fabbricato secondo IEC 60502, IEC 60332, IEC 60754.
Alcuni indici sono superiori agli standard internazionali.
PS: possiamo anche produrre secondo lo standard BS, NFC, ASTM secondo la richiesta del cliente.
Contattaci per una soluzione professionale!Saremo in linea 7/24 :)
------La nostra caratteristica --------
- Attrezzature importate con un team tecnico esperto
L'azienda dispone di tre stabilimenti e di 3048 dipendenti, di cui 206 ingegneri.Troster Germania e Maillefer Finlandia linee VCV 500KV, macchina di stratificazione di Pourtier Francia, SKET Germania, Caballe Spagna, 220KV e 35KV linea di produzione più SIKORA X - RAY 8000 on-line eccentricità unità di misura dalla Germania
- Sistema di certificazione completo
Qifan Cable ha ottenuto ISO 9001, ISO 14001, OHSAS 18001..
- Sistema di produzione perfetto
I prodotti Qifan Cable comprendono cavi di alimentazione LV, cavi di alimentazione MV, cavi di alimentazione HV&EHV, cavi ABC, cavi ACSR/AAC/AAAC/ACAR/OPGW, cavi sottomarini, cavi di controllo, cavi di strumentazione, cavi per edifici,cavo di gomma flessibile, cavi ignifughi, cavi rinnovabili, cavi solari, cavi industriali, cavi LAN, cavi coassiali ecc..
- Perfetto sistema di servizio di vendita
Qifan Cable può offrire il servizio OEM/ODM, prodotti multipli, team di ingegneri specializzati nella vendita di esportazioni, prezzo ragionevole, qualità affidabile, servizio amichevole..
Fang Yu (Shanghai) Automation Technology Co., Ltd. Queste includono oltre 30 serie di prodotti, come cavi di alimentazione isolati in plastica per applicazioni terrestri e sottomarine che vanno da 500 kV a 0.5 kV, fili e cavi isolanti di gomma da 35 kV a 1 kV, cavi isolanti aerei, cavi aerei, cavi minieri, cavi ignifughi, cavi ad alta temperatura,Cavi estremamente resistenti al freddo, cavi per attrezzature di ingegneria offshore, cavi di controllo, cavi per computer, cavi fotovoltaici, cavi per veicoli a nuova energia, cavi per edifici e cavi per reti.000 tipi e oltre 50000 specifiche.
