IEC60502 BS7835 BS6622 VDE 11kV 20kV 33kV Tre core 185sqmm rame XLPE isolante SWA STA blindato LSZH cavo di alimentazione
1Standard del prodotto
Questo prodotto è fabbricato secondo GB/T12706.2, equivalente a IEC60502.2. o BS 6722, DIN, standard ICEA su richiesta del cliente.
2Applicazione
Il prodotto è adatto per l'uso in linee di trasmissione e distribuzione di energia con tensione di frequenza di potenza nominale di 3,6 / 6kv~26/35kv.
3Caratteristiche operative
- tensione di potenza-frequenza nominale U0/U: 3.6/6kv~26/35kv.
- Temperatura di funzionamento massima ammissibile del conduttore:90oC.
- la temperatura massima del cortocircuito del conduttore non deve superare 250 °C (5 secondi di durata massima)
- La temperatura ambiente sotto installazione non deve essere inferiore a 0oC.
- Il raggio di piegatura di un cavo monocore non deve essere inferiore a 20 volte il diametro del cavo.
Il raggio di piegatura di un cavo multi-core non deve essere inferiore a 15 volte il diametro del cavo.
4Tabella della tensione, dei nuclei e della sezione trasversale
| Articolo |
Categoria A,B |
3.6/6kV |
6/10kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Categoria A,B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Unico core |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Tre nuclei |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Il cavo con tensione nominale di categoria A è utilizzato in situazioni che richiedono una durata di mancata messa a terra non superiore a 1 min. Per il cavo con tensione nominale di categoria B,la durata del guasto di messa a terra normalmente non supera 1 ora;, la durata massima non deve superare le 8 ore, la durata annua del guasto a terra non deve superare le 125 ore, la categoria C comprende tutti i sistemi di categoria A e B.
5Tipo e nome
| Tipo |
Indicazione |
Applicazioni |
| YJV |
Conduttore di rame,isolato da XLPE,cavo di alimentazione avvolto in PVC |
Per la posa all'interno,in galleria o in trincea di cavi,non in grado di sopportare forze meccaniche esterne.Non è consentito posare cavi a singolo nucleo in condotto magnetico. |
| YJLV |
Conduttore in alluminio,isolato in XLPE,cavo di alimentazione avvolto in PVC |
| YJY |
Conduttore in rame, isolante XLPE, cavo di alimentazione con involucro PE |
| - Giusto |
Conduttore in alluminio, isolante XLPE, cavo di alimentazione con involucro PE |
| YJV22 |
Conduttore di rame,isolato da XLPE,tavola blindata in acciaio,cavo di alimentazione avvolto in PVC |
Per la posa in ambienti chiusi,in galleria,in trincea di cavi o direttamente nel terreno,in grado di sopportare forze meccaniche esterne.Non è consentito la posa di cavi a singolo nucleo in condotto magnetico. |
| YJLV22 |
Conduttore in alluminio, isolante XLPE, nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
| YJV23 |
Conduttore in rame,isolato in XLPE,tavola blindata in acciaio,cavo di alimentazione avvolto in PE |
| YJLV23 |
Conduttore in alluminio,isolato in XLPE,tavola blindata in acciaio,cavo di alimentazione avvolto in PE |
| YJV32 |
Conduttore di rame,isolato da XLPE,acciaio armato,cavo di alimentazione avvolto in PVC |
Per la posa all'interno, in una trincea di cavi di galleria, in pozzo o direttamente nel terreno, in grado di sopportare forze meccaniche esterne e una certa forza di trazione. |
| YJLV32 |
Conduttore in alluminio,isolato in XLPE,acciaio armato,cavo di alimentazione avvolto in PVC |
| YJV33 |
Conduttore di rame,isolato in XLPE,acciaio armato con filo,cavo di alimentazione con involucro in PE |
| YJLV33 |
Conduttore in alluminio,isolato in XLPE,acciaio armato con filo,cavo di alimentazione avvolto in PE |
SWA Cavo blindato a 3 nuclei con isolamento XLPE. Voltaggio nominale 3.6/6 ((7.2) kV 3.8/6.6 ((7.2) KVDati del cavo
|
Conduttore
|
Spessore dell'isolamento (mm)
|
Disegno a nastro di rame (approssimativo) (mm)
|
PVC
spessore del letto (mm)
|
Diametro esterno del filo blindato (mm)
|
Spessore della guaina (mm)
|
Diametro esterno (approssimativo) (mm)
|
Peso del cavo di rame (kg/km)
|
Peso del cavo di base in alluminio (kg/km)
|
|
Area di sezione trasversale (mm2)
|
Struttura
|
Diametro esterno (mm)
|
|
25
|
Compatto rotondo
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
Compatto rotondo
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
Compatto rotondo
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
Compatto rotondo
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
Compatto rotondo
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
Compatto rotondo
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
Compatto rotondo
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
Compatto rotondo
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
Compatto rotondo
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
Compatto rotondo
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
Compatto rotondo
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
Compatto rotondo
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA Cavo blindato a 3 nuclei con isolamento XLPE. 6/10(12)kV 6.35/11(12)kV data del cavo
|
Conduttore
|
Spessore dell'isolamento (mm)
|
Disegno a nastro di rame (approssimativo) (mm)
|
PVC
spessore del letto (mm)
|
Diametro esterno del filo blindato (mm)
|
Spessore della guaina (mm)
|
Diametro esterno (approssimativo) (mm)
|
Peso del cavo di rame (kg/km)
|
Peso del cavo di base in alluminio (kg/km)
|
|
Area di sezione trasversale (mm2)
|
Struttura
|
Diametro esterno (mm)
|
|
25
|
Compatto rotondo
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Compatto rotondo
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Compatto rotondo
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Compatto rotondo
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Compatto rotondo
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Compatto rotondo
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Compatto rotondo
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Compatto rotondo
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Compatto rotondo
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Compatto rotondo
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Compatto rotondo
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Compatto rotondo
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA Cavo blindato a 3 nuclei con isolamento XLPE. Voltaggio nominale 12/20(24) KV 12.7/22(24) kV
Dati del cavo
|
Conduttore
|
Spessore dell'isolamento (mm)
|
Disegno a nastro di rame (approssimativo) (mm)
|
PVC
spessore del letto (mm)
|
Diametro del filo blindato (mm)
|
Spessore della guaina (mm)
|
Diametro esterno (approssimativo) (mm)
|
Peso del cavo di rame (kg/km)
|
Peso del cavo di base in alluminio (kg/km)
|
|
Area di sezione trasversale (mm2)
|
Struttura
|
Diametro esterno (mm)
|
|
35
|
Compatto rotondo
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
Compatto rotondo
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
Compatto rotondo
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
Compatto rotondo
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
Compatto rotondo
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
Compatto rotondo
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
Compatto rotondo
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
Compatto rotondo
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
Compatto rotondo
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
Compatto rotondo
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
Compatto rotondo
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA Cavo blindato a 3 nuclei con isolamento XLPE.18/30 ((36) kV 19/33 ((36) kV Data del cavo
|
Conduttore
|
Spessore dell'isolamento (mm)
|
Disegno a nastro di rame (approssimativo) (mm)
|
PVC
spessore del letto (mm)
|
Diametro del filo blindato (mm)
|
Spessore della guaina (mm)
|
Diametro esterno (approssimativo) (mm)
|
Peso del cavo di rame (kg/km)
|
Peso del cavo di base in alluminio (kg/km)
|
|
Area di sezione trasversale (mm2)
|
Struttura
|
Diametro esterno (mm)
|
|
50
|
Compatto rotondo
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
Compatto rotondo
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
Compatto rotondo
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
Compatto rotondo
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
Compatto rotondo
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
Compatto rotondo
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
Compatto rotondo
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
Compatto rotondo
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
Compatto rotondo
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
Compatto rotondo
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
------La nostra caratteristica --------

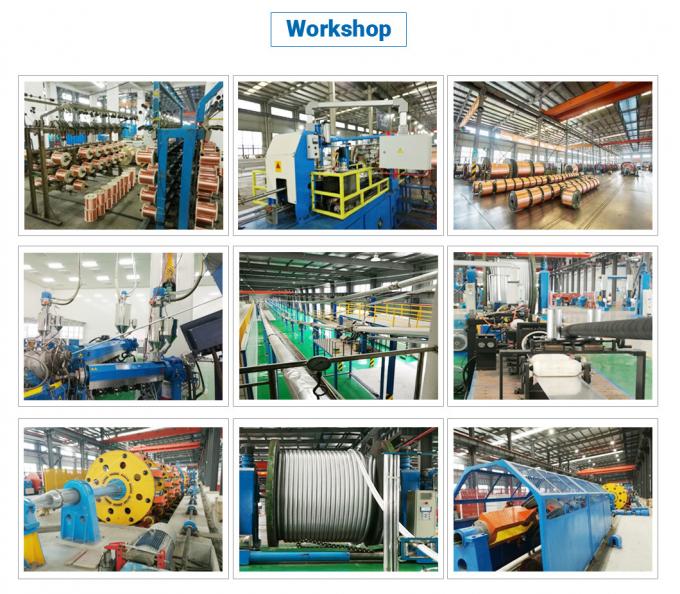

- Attrezzature importate con un team tecnico esperto
L'azienda dispone di tre stabilimenti e di 3048 dipendenti, di cui 206 ingegneri.Troster Germania e Maillefer Finlandia linee VCV 500KV, macchina di stratificazione di Pourtier Francia, SKET Germania, Caballe Spagna, 220KV e 35KV linea di produzione più SIKORA X - RAY 8000 on-line eccentricità unità di misura dalla Germania
- Sistema di certificazione completo
Qifan Cable ha ottenuto ISO 9001, ISO 14001, OHSAS 18001.

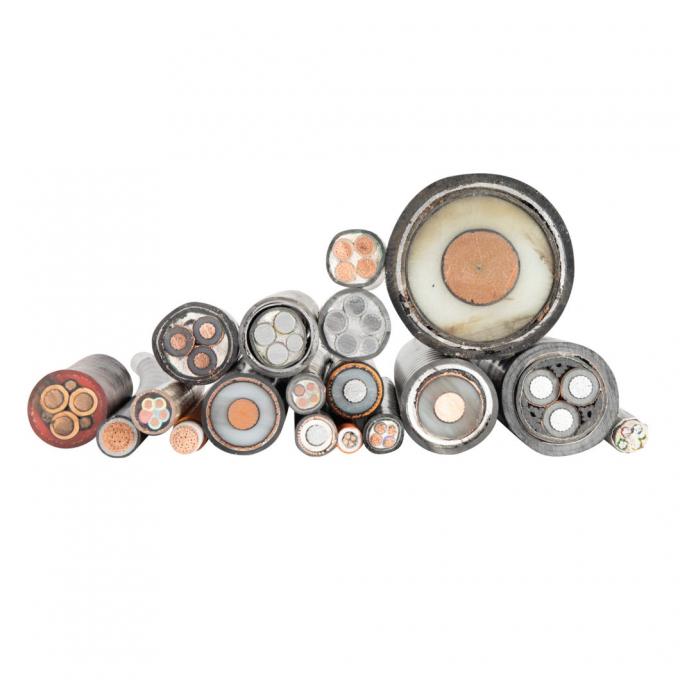

- Sistema di produzione perfetto
I prodotti Qifan Cable comprendono cavi di alimentazione LV, cavi di alimentazione MV, cavi di alimentazione HV&EHV, cavi ABC, cavi ACSR/AAC/AAAC/ACAR/OPGW, cavi sottomarini, cavi di controllo, cavi di strumentazione, cavi per edifici,cavo di gomma flessibile, cavi ignifughi, cavi rinnovabili, cavi solari, cavi industriali, cavi LAN, cavi coassiali ecc.
- Perfetto sistema di servizio di vendita
Qifan Cable può offrire il servizio OEM/ODM, prodotti multipli, team di ingegneri specializzati nella vendita di esportazioni, prezzo ragionevole, qualità affidabile, servizio amichevole.
Fang Yu (Shanghai) Automation Technology Co., Ltd. Queste includono oltre 30 serie di prodotti, come cavi di alimentazione isolati in plastica per applicazioni terrestri e sottomarine che vanno da 500 kV a 0.5 kV, fili e cavi isolanti di gomma da 35 kV a 1 kV, cavi isolanti aerei, cavi aerei, cavi minieri, cavi ignifughi, cavi ad alta temperatura,Cavi estremamente resistenti al freddo, cavi per attrezzature di ingegneria offshore, cavi di controllo, cavi per computer, cavi fotovoltaici, cavi per veicoli a nuova energia, cavi per edifici e cavi per reti.000 tipi e oltre 50000 specifiche.
Domande frequenti
- - - - - - - - - - - - - - - -
1Chi siamo?
Fang Yu (Shanghai) Automation Technology Co., Ltd, con sede a Shanghai, in Cina, è una società professionale specializzata nella vendita di cavi di alimentazione e prodotti correlati.Siamo il centro di commercializzazione estero per Qifan Cable..

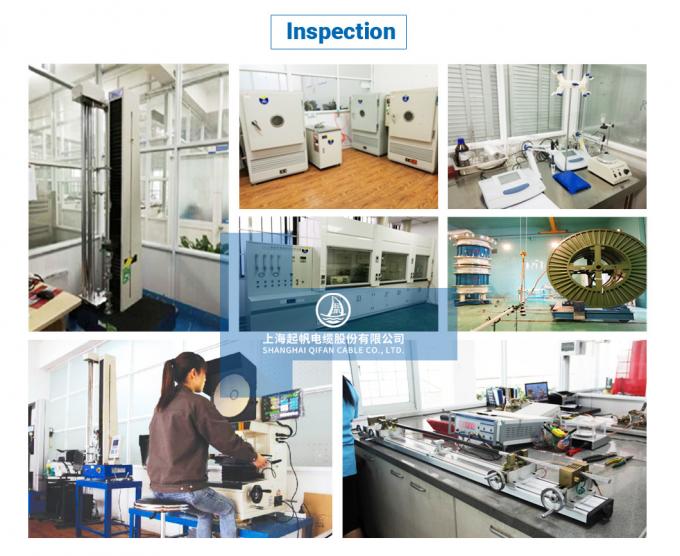

2Come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie; sempre ispezione finale prima della spedizione;

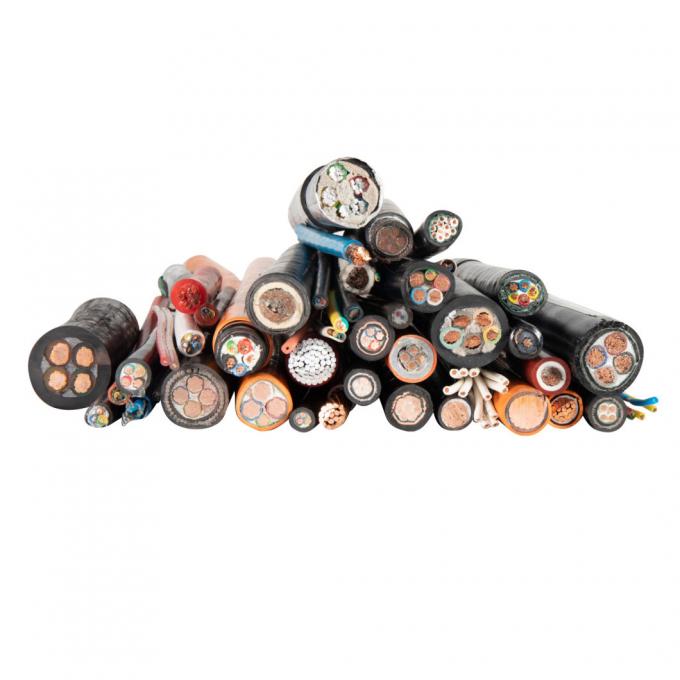

3Cosa puoi comprare da noi?
Cavi elettrici, prodotti certificati UL,cavi ignifughi,cavi sottomarini,cavi ABC,cavi edili,cavi solari,cavi di gomma,cavi di controllo elettrico,cavi di comunicazione digitale,cavi isolati da minerali,Cavi e cavi speciali,cavi isolanti aerei,cavi resistenti alle alte temperature,cavi solari,cavi di alimentazione isolati in XLPE,cavi per computer,cavi e cavi isolati in PVCcavo di comunicazione digitale, ecc.
4Perché dovresti comprare da noi e non da altri fornitori?
Per molti anni, ci siamo concentrati sulla ricerca e sviluppo di prodotti per fili e cavi. Il nostro team di ricerca e sviluppo ha oltre dieci anni di esperienza.Tutti i nostri prodotti sono prodotti direttamente dalla fabbricaAccettiamo OEM e ODM!
5Quali servizi possiamo fornire?
Condizioni di consegna accettate: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU,
6Posso avere dei campioni?
Siamo onorati di fornirvi campioni, i campioni sono forniti gratuitamente, ma è necessario pagare per la spedizione espressa.

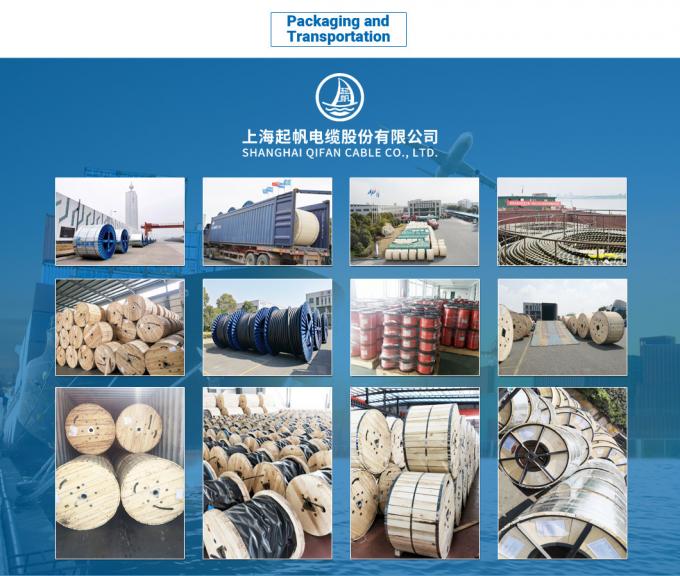

7- Qual e' il tuo modo di imballaggio?
