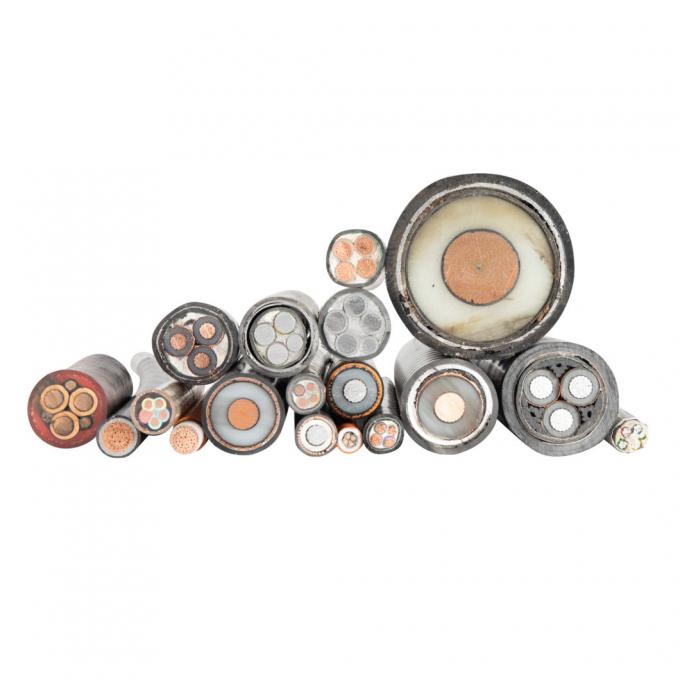

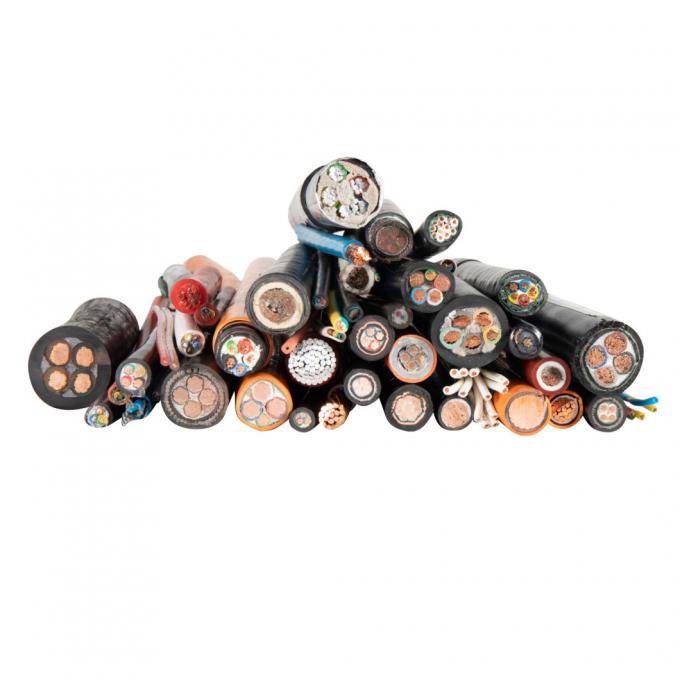

IEC60502 BS7835 BS6622 VDE 11kV 20kV 33kV Tre core 35sqmm rame XLPE isolante SWA STA blindato LSZH cavo di alimentazione
1Standard del prodotto
Questo prodotto è fabbricato secondo GB/T12706.2, equivalente a IEC60502.2. o BS 6722, DIN, standard ICEA su richiesta del cliente.
2Applicazione
Il prodotto è adatto per l'uso in linee di trasmissione e distribuzione di energia con tensione di frequenza di potenza nominale di 3,6 / 6kv~26/35kv.
3Caratteristiche operative
- tensione di potenza-frequenza nominale U0/U: 3.6/6kv~26/35kv.
- Temperatura di funzionamento massima ammissibile del conduttore:90oC.
- la temperatura massima del cortocircuito del conduttore non deve superare 250 °C (5 secondi di durata massima)
- La temperatura ambiente sotto installazione non deve essere inferiore a 0oC.
- Il raggio di piegatura di un cavo monocore non deve essere inferiore a 20 volte il diametro del cavo.
Il raggio di piegatura di un cavo multi-core non deve essere inferiore a 15 volte il diametro del cavo.
4Tabella della tensione, dei nuclei e della sezione trasversale
| Articolo |
Categoria A,B |
3.6/6kV |
6/10kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Categoria A,B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Unico core |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Tre nuclei |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Il cavo con tensione nominale di categoria A è utilizzato in situazioni che richiedono una durata di mancata messa a terra non superiore a 1 min. Per il cavo con tensione nominale di categoria B,la durata del guasto di messa a terra normalmente non supera 1 ora;, la durata massima non deve superare le 8 ore, la durata annua del guasto a terra non deve superare le 125 ore, la categoria C comprende tutti i sistemi di categoria A e B.
5Tipo e nome
| Tipo |
Indicazione |
Applicazioni |
| YJV |
Conduttore di rame,isolato da XLPE,cavo di alimentazione avvolto in PVC |
Per la posa all'interno,in galleria o in trincea di cavi,non in grado di sopportare forze meccaniche esterne.Non è consentito posare cavi a singolo nucleo in condotto magnetico. |
| YJLV |
Conduttore in alluminio,isolato in XLPE,cavo di alimentazione avvolto in PVC |
| YJY |
Conduttore in rame, isolante XLPE, cavo di alimentazione con involucro PE |
| - Giusto |
Conduttore in alluminio, isolante XLPE, cavo di alimentazione con involucro PE |
| YJV22 |
Conduttore di rame,isolato da XLPE,tavola blindata in acciaio,cavo di alimentazione avvolto in PVC |
Per la posa in ambienti chiusi,in galleria,in trincea di cavi o direttamente nel terreno,in grado di sopportare forze meccaniche esterne.Non è consentito la posa di cavi a singolo nucleo in condotto magnetico. |
| YJLV22 |
Conduttore in alluminio, isolante XLPE, nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
| YJV23 |
Conduttore in rame,isolato in XLPE,tavola blindata in acciaio,cavo di alimentazione avvolto in PE |
| YJLV23 |
Conduttore in alluminio,isolato in XLPE,tavola blindata in acciaio,cavo di alimentazione avvolto in PE |
| YJV32 |
Conduttore di rame,isolato da XLPE,acciaio armato,cavo di alimentazione avvolto in PVC |
Per la posa all'interno, in una trincea di cavi di galleria, in pozzo o direttamente nel terreno, in grado di sopportare forze meccaniche esterne e una certa forza di trazione. |
| YJLV32 |
Conduttore in alluminio,isolato in XLPE,acciaio armato,cavo di alimentazione avvolto in PVC |
| YJV33 |
Conduttore di rame,isolato in XLPE,acciaio armato con filo,cavo di alimentazione con involucro in PE |
| YJLV33 |
Conduttore in alluminio,isolato in XLPE,acciaio armato con filo,cavo di alimentazione avvolto in PE |
SWA Cavo blindato a 3 nuclei con isolamento XLPE. Voltaggio nominale 3.6/6 ((7.2) kV 3.8/6.6 ((7.2) KVDati del cavo
|
Conduttore
|
Spessore dell'isolamento (mm)
|
Disegno a nastro di rame (approssimativo) (mm)
|
PVC
spessore del letto (mm)
|
Diametro esterno del filo blindato (mm)
|
Spessore della guaina (mm)
|
Diametro esterno (approssimativo) (mm)
|
Peso del cavo di rame (kg/km)
|
Peso del cavo di base in alluminio (kg/km)
|
|
Area di sezione trasversale (mm2)
|
Struttura
|
Diametro esterno (mm)
|
|
25
|
Compatto rotondo
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
Compatto rotondo
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
Compatto rotondo
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
Compatto rotondo
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
Compatto rotondo
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
Compatto rotondo
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
Compatto rotondo
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
Compatto rotondo
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
Compatto rotondo
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
Compatto rotondo
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
Compatto rotondo
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
Compatto rotondo
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA Cavo blindato a 3 nuclei con isolamento XLPE. 6/10(12)kV 6.35/11(12)kV data del cavo
|
Conduttore
|
Spessore dell'isolamento (mm)
|
Disegno a nastro di rame (approssimativo) (mm)
|
PVC
spessore del letto (mm)
|
Diametro esterno del filo blindato (mm)
|
Spessore della guaina (mm)
|
Diametro esterno (approssimativo) (mm)
|
Peso del cavo di rame (kg/km)
|
Peso del cavo di base in alluminio (kg/km)
|
|
Area di sezione trasversale (mm2)
|
Struttura
|
Diametro esterno (mm)
|
|
25
|
Compatto rotondo
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Compatto rotondo
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Compatto rotondo
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Compatto rotondo
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Compatto rotondo
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Compatto rotondo
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Compatto rotondo
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Compatto rotondo
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Compatto rotondo
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Compatto rotondo
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Compatto rotondo
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Compatto rotondo
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA Cavo blindato a 3 nuclei con isolamento XLPE. Voltaggio nominale 12/20(24) KV 12.7/22(24) kV
Dati del cavo
|
Conduttore
|
Spessore dell'isolamento (mm)
|
Disegno a nastro di rame (approssimativo) (mm)
|
PVC
spessore del letto (mm)
|
Diametro del filo blindato (mm)
|
Spessore della guaina (mm)
|
Diametro esterno (approssimativo) (mm)
|
Peso del cavo di rame (kg/km)
|
Peso del cavo di base in alluminio (kg/km)
|
|
Area di sezione trasversale (mm2)
|
Struttura
|
Diametro esterno (mm)
|
|
35
|
Compatto rotondo
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
Compatto rotondo
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
Compatto rotondo
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
Compatto rotondo
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
Compatto rotondo
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
Compatto rotondo
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
Compatto rotondo
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
Compatto rotondo
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
Compatto rotondo
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
Compatto rotondo
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
Compatto rotondo
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA Cavo blindato a 3 nuclei con isolamento XLPE.18/30 ((36) kV 19/33 ((36) kV Data del cavo
|
Conduttore
|
Spessore dell'isolamento (mm)
|
Disegno a nastro di rame (approssimativo) (mm)
|
PVC
spessore del letto (mm)
|
Diametro del filo blindato (mm)
|
Spessore della guaina (mm)
|
Diametro esterno (approssimativo) (mm)
|
Peso del cavo di rame (kg/km)
|
Peso del cavo di base in alluminio (kg/km)
|
|
Area di sezione trasversale (mm2)
|
Struttura
|
Diametro esterno (mm)
|
|
50
|
Compatto rotondo
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
Compatto rotondo
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
Compatto rotondo
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
Compatto rotondo
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
Compatto rotondo
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
Compatto rotondo
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
Compatto rotondo
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
Compatto rotondo
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
Compatto rotondo
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
Compatto rotondo
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
