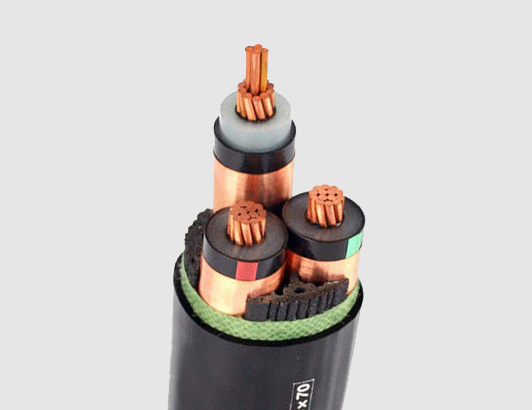

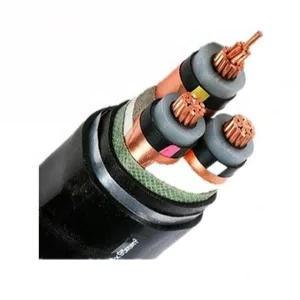

N2XSEY 11kV 22kV 33kV Medium Voltage Copper Aluminum Conductor XLPE Isolato Cable di alimentazione blindato
1Standard del prodotto
Questo prodotto è fabbricato secondo GB/T12706.2, equivalente a IEC60502.2. O BS, DIN, standard ICEA come richiesta del cliente.
2Applicazione
Il prodotto è adatto per l'uso in linee di trasmissione e distribuzione di energia con tensione di frequenza di potenza nominale di 3,6 / 6kv~26/35kv.
3Caratteristiche operative
- tensione di potenza-frequenza nominale U0/U: 3.6/6kv~26/35kv.
- Temperatura di funzionamento massima ammissibile del conduttore:90oC.
- La temperatura massima del cortocircuito del conduttore non deve superare i 2500 °C (5 secondi di durata massima)
- La temperatura ambiente sotto installazione non deve essere inferiore a 00°C.
- Il raggio di piegatura di un cavo monocore non deve essere inferiore a 20 volte il diametro del cavo.
Il raggio di piegatura di un cavo multi-core non deve essere inferiore a 15 volte il diametro del cavo.
4Tabella della tensione, dei nuclei e della sezione trasversale
| Articolo |
Categoria A,B |
3.6/6kV |
6/10kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Categoria A,B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Unico core |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Tre nuclei |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Il cavo con tensione nominale di categoria A è utilizzato in situazioni che richiedono una durata di mancata messa a terra non superiore a 1 min. Per il cavo con tensione nominale di categoria B,la durata del guasto di messa a terra normalmente non supera 1 ora;, la durata massima non deve superare le 8 ore, la durata annua del guasto a terra non deve superare le 125 ore, la categoria C comprende tutti i sistemi di categoria A e B.
5Tipo e nome
| Tipo |
Indicazione |
Applicazioni |
| YJV |
Conduttore di rame,isolato da XLPE,cavo di alimentazione avvolto in PVC |
Per la posa all'interno,in galleria o in trincea di cavi,non in grado di sopportare forze meccaniche esterne.Non è consentito posare cavi a singolo nucleo in condotto magnetico. |
| YJLV |
Conduttore in alluminio,isolato in XLPE,cavo di alimentazione avvolto in PVC |
| YJY |
Conduttore in rame, isolante XLPE, cavo di alimentazione con involucro PE |
| - Giusto |
Conduttore in alluminio, isolante XLPE, cavo di alimentazione con involucro PE |
| YJV22 |
Conduttore di rame,isolato da XLPE,tavola blindata in acciaio,cavo di alimentazione avvolto in PVC |
Per la posa in ambienti chiusi,in galleria,in trincea di cavi o direttamente nel terreno,in grado di sopportare forze meccaniche esterne.Non è consentito la posa di cavi a singolo nucleo in condotto magnetico. |
| YJLV22 |
Conduttore in alluminio, isolante XLPE, nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
| YJV23 |
Conduttore in rame,isolato in XLPE,tavola blindata in acciaio,cavo di alimentazione avvolto in PE |
| YJLV23 |
Conduttore in alluminio,isolato in XLPE,tavola blindata in acciaio,cavo di alimentazione avvolto in PE |
| YJV32 |
Conduttore di rame,isolato da XLPE,acciaio armato,cavo di alimentazione avvolto in PVC |
Per la posa all'interno, in una trincea di cavi di galleria, in pozzo o direttamente nel terreno, in grado di sopportare forze meccaniche esterne e una certa forza di trazione. |
| YJLV32 |
Conduttore in alluminio,isolato in XLPE,acciaio armato,cavo di alimentazione avvolto in PVC |
| YJV33 |
Conduttore di rame,isolato in XLPE,acciaio armato con filo,cavo di alimentazione con involucro in PE |
| YJLV33 |
Conduttore in alluminio,isolato in XLPE,acciaio armato con filo,cavo di alimentazione avvolto in PE |

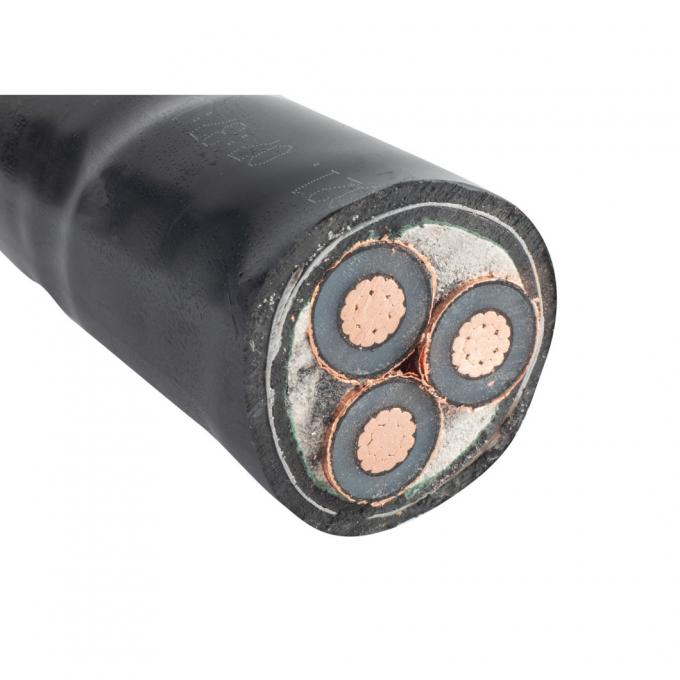

Cavo blindato a 3 nuclei con isolamento XLPE, tensione nominale 6/10 KV 6,35/11KV
Dati del cavo
|
Conduttore
|
Spessore dell'isolamento (mm)
|
Disegno a nastro di rame (approssimativo) (mm)
|
PVC
spessore del letto (mm)
|
Diametro esterno del filo blindato (mm)
|
Spessore della guaina (mm)
|
Diametro esterno (approssimativo) (mm)
|
Peso del cavo di rame (kg/km)
|
Peso del cavo di base in alluminio (kg/km)
|
|
Area di sezione trasversale (mm2)
|
Struttura
|
Diametro esterno (mm)
|
|
25
|
Compatto rotondo
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Compatto rotondo
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Compatto rotondo
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Compatto rotondo
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Compatto rotondo
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Compatto rotondo
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Compatto rotondo
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Compatto rotondo
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Compatto rotondo
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Compatto rotondo
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Compatto rotondo
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Compatto rotondo
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
Fang Yu (Shanghai) Automation Technology Co., Ltd. Queste includono oltre 30 serie di prodotti, come cavi di alimentazione isolati in plastica per applicazioni terrestri e sottomarine che vanno da 500 kV a 0.5 kV, fili e cavi isolanti di gomma da 35 kV a 1 kV, cavi isolanti aerei, cavi aerei, cavi minieri, cavi ignifughi, cavi ad alta temperatura,Cavi estremamente resistenti al freddo, cavi per attrezzature di ingegneria offshore, cavi di controllo, cavi per computer, cavi fotovoltaici, cavi per veicoli a nuova energia, cavi per edifici e cavi per reti.000 tipi e oltre 50000 specifiche.
Fang Yu (Shanghai) Automation Technology Co., Ltd. I nostri prodotti sono ampiamente utilizzati nella conservazione dell'acqua, elettricità, decorazione della casa, trasporto ferroviario, ingegneria edile, aerospaziale, nuova energia,comunicazione, attrezzature intelligenti, ingegneria offshore e miniere e altri campi.
