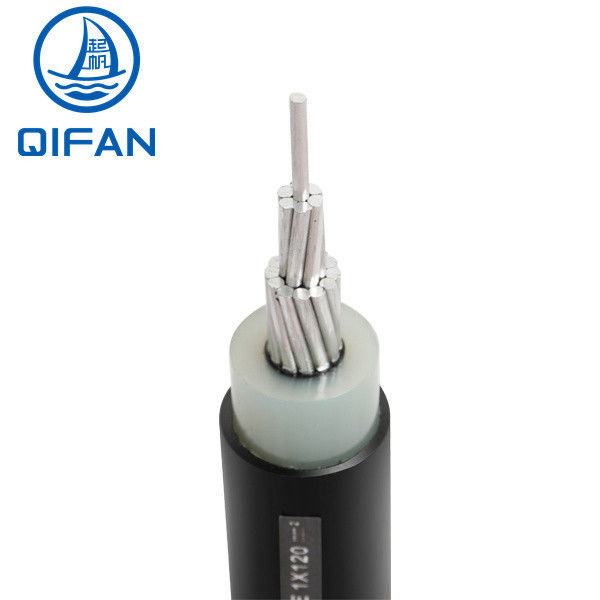

15kv coperto aereo 3 strati cavo spazzatore cavo filo albero
Il materiale conduttore può essere AAC AAAC ACSR ecc.

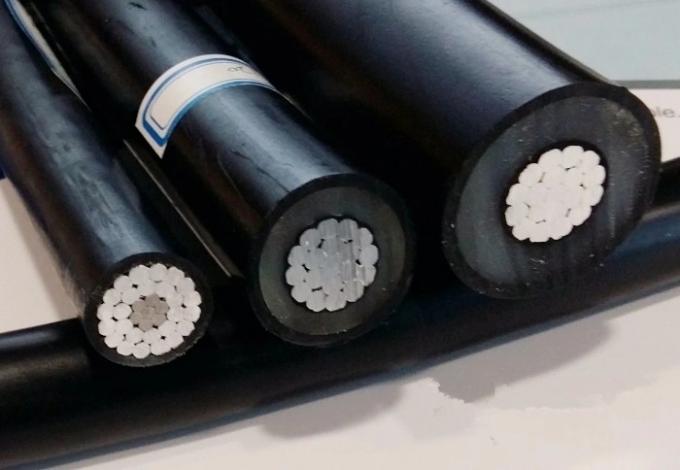

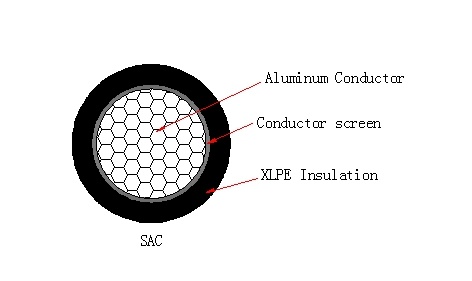

Il cavo rivestito XLPE è costituito da un conduttore rotondo compatto, composto da fili di alluminio, bloccati o no, con
un polietilene incrociato (XLPE) di colore nero o grigio.
Il cavo in alluminio con copertura XLPE- 25La classe di tensione kV è costituita da un conduttore rotondo compatto, composto da alluminio
di polietilene (XLPE) ricoperto di colore nero o grigio, con
caratteristiche di resistenza al tracciamento elettrico e ai raggi UV.
Il XLPE è un materiale termoso e permette un funzionamento continuo fino a 90°C, il che significa una maggiore capacità rispetto al
La sua presenza è molto elevata rispetto ai materiali termoplastici.
L'applicazione principale per i cavi in alluminio coperti è Compatto, distribuzione di potenza primaria, media tensione
I cavi sono utilizzati per le reti situate in aree urbane e boschive. L'impostazione di un'impresa su un'offerta di
I. In questo caso si tratta di un'operazione di ricerca. costi di fabbricazione e facilità di installazione.
| Sezione trasversale |
Numero di fili |
Dia del conduttore. |
Diametro complessivo |
Carico minimo di rottura |
Peso approssimativo |
Max. Resistenza di corrente continua a. 20°C |
Ampacità 90°C |
| [mm2] |
|
[mm] |
[mm] |
[kgf] |
[kg/km] |
[Ohm/km] |
[A] |
| 35 |
7 |
7.1 |
15.7 |
464 |
235 |
0.868 |
186 |
| 50 |
7 |
8.2 |
16.8 |
663 |
305 |
0.641 |
224 |
| 70 |
19 |
9.7 |
18.3 |
928 |
370 |
0.443 |
280 |
| 95 |
19 |
11.5 |
20.1 |
1259 |
460 |
0.32 |
343 |
| 120 |
19 |
12.9 |
21.5 |
1591 |
560 |
0.253 |
397 |
| 150 |
19 |
14.2 |
22.8 |
1988 |
650 |
0.206 |
450 |
| 185 |
37 |
16.2 |
24.8 |
2452 |
770 |
0.164 |
519 |
| 240 |
37 |
18.4 |
27 |
3182 |
960 |
0.125 |
617 |
| 300 |
37 |
20.7 |
29.3 |
3977 |
1155 |
0.1 |
712 |
Specifica tecnica:
| Cavo di separazione aerea 20 kv |
| di larghezza superiore a 20 mm |
Costruzione di conduttori |
Direttore Dia. |
Spessore |
Approximativo. |
Resistenza elettrica |
Calc. Forza di rottura |
Capacità di flusso d'aria a 20oC |
Peso approssimativo del conduttore |
| Semiconduttore |
Isolamento |
Giubbotto |
| - Sì.2 |
Nxmm |
mm |
mm |
mm |
mm |
mm |
Ω/km |
N |
A |
Kg/km |
| 70 |
12 per 2.77 |
10 |
0.4 |
3.2 |
3.2 |
23.5 |
0.443 |
10.420 |
229 |
509 |
| 120 |
15 per 3.30 |
13.2 |
0.4 |
3.2 |
3.2 |
26.7 |
0.253 |
18.518 |
321 |
729 |
| 150 |
15 per 3.66 |
14.8 |
0.4 |
3.2 |
3.2 |
28.4 |
0.206 |
22.457 |
371 |
826 |
| 185 |
30 per 2.88 |
16.2 |
0.4 |
3.2 |
3.2 |
29.7 |
0.164 |
28.974 |
429 |
959 |
| Cable aereo 33 kv |
| 70 |
12 per 2.77 |
10 |
0.4 |
4.5 |
3.2 |
26.0 |
0.443 |
10.420 |
227 |
630 |
| 120 |
15 per 3.30 |
13.2 |
0.4 |
4.5 |
3.2 |
29.3 |
0.253 |
18.518 |
318 |
850 |
| 150 |
15 per 3.66 |
14.8 |
0.4 |
4.5 |
3.2 |
30.8 |
0.206 |
22.457 |
367 |
960 |
| 185 |
30 per 2.88 |
16.2 |
0.4 |
4.5 |
3.2 |
32.2 |
0.164 |
28.974 |
425 |
1100 |
------La nostra caratteristica --------
- Attrezzature importate con un team tecnico esperto
L'azienda dispone di tre stabilimenti e di 3048 dipendenti, di cui 206 ingegneri.Troster Germania e Maillefer Finlandia linee VCV 500KV, macchina di stratificazione di Pourtier Francia, SKET Germania, Caballe Spagna, 220KV e 35KV linea di produzione più SIKORA X - RAY 8000 on-line eccentricità unità di misura dalla Germania
- Sistema di certificazione completo
Qifan Cable ha ottenuto ISO 9001, ISO 14001, OHSAS 18001.
- Sistema di produzione perfetto

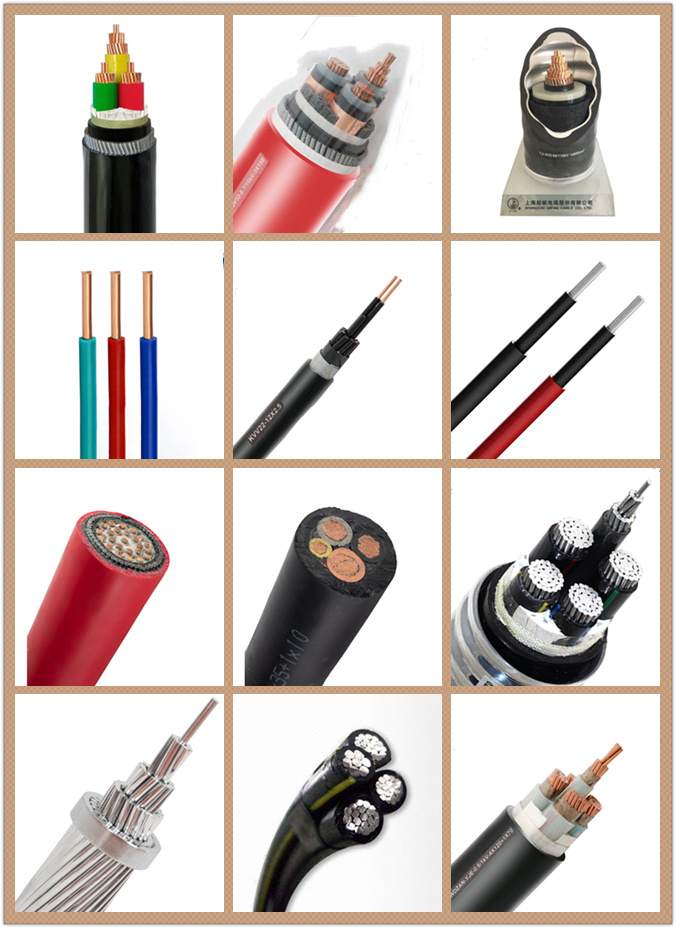

I prodotti Qifan Cable comprendono cavi di alimentazione LV, cavi di alimentazione MV, cavi di alimentazione HV&EHV, cavi ABC, cavi ACSR/AAC/AAAC/ACAR/OPGW, cavi sottomarini, cavi di controllo, cavi di strumentazione, cavi per edifici,cavo di gomma flessibile, cavi ignifughi, cavi rinnovabili, cavi solari, cavi industriali, cavi LAN, cavi coassiali ecc.
