600/1000V CU/XLPE/PVC/SWA/PVC Cable XLPE sotterraneo Acciaio filo blindato Cable SWA Cable di alimentazione BS 5467
CU/XLPE/PVC/SWA/PVC
Selezione del cavo
È essenziale che il tipo di cavo ordinato sia adatto all'uso previsto.regolamenti locali pertinenti e prestazioni dei tipi di cavo appropriatiÈ quindi impossibile fornire una guida definitiva sulla scelta del cavo e vi consigliamo di contattarci per ricevere la consulenza dei nostri specialisti sui progetti adatti alle vostre esigenze specifiche.
Struttura del cavo
Conduttori
I conduttori devono essere in rame o alluminio, in forma circolare ((non compatta o compatta) o a forma, di classe 1 o classe 2 secondo la norma IEC 60228, BS EN 60228.Classe 1 secondo IEC 60228, BS EN 60228 può essere fornito su richiesta.
Isolamento
Il materiale XLPE e lo spessore devono essere conformi alle norme IEC 60502-1 o BS 5467 e destinati ad un funzionamento continuo a 90 °C.
Il materiale e lo spessore del PVC devono essere conformi alle norme IEC 60502-1 o BS 6346.
L'isolamento in PVC conforme alla norma SASO 1694, destinato ad un funzionamento continuo a 85°C, è disponibile su richiesta.
Assemblea
Due, tre, quattro o cinque conduttori isolati sono disposti insieme a filler non igroscopici compatibili con il materiale isolante.
Involucro interno
L'insieme è rivestito con uno strato di PVC estruso, che può essere omesso per i cavi non blindati se la forma esterna del cavo è praticamente circolare.
Armatura
Cavi in acciaio galvanizzato applicati a elica sul letto secondo la norma IEC 60502-1 o BS 5467, BS 6346. (I cavi a singolo nucleo devono essere blindati con filo di alluminio) ((SWA/AWA)
Doppi nastri di acciaio applicati a elica sul rivestimento dei cavi multi-core secondo la norma IEC 60502-1.
Guarnizione esterna
Il rivestimento esterno è di PVC/ST2 estruso secondo la norma IEC 60502-1, tipo 9 secondo la norma BS 7655.PVC resistente agli oli, ecc. Sono disponibili su richiesta anche altri materiali speciali di avvolgimento come LLDPE, MDPE, HDPE, LSF, CPE ecc.
Performance della fiamma degli involucri dei cavi
I cavi possono essere forniti con una speciale guaina esterna in PVC ignifuge per soddisfare i requisiti di prova di fiamma di IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24,può anche fornire cavi con materiale Low Smoke Halogen Free (LSHF) secondo la IEC 60502-1, BS 7211, BS 6724 o altre norme equivalenti.
Standard:
IEC,BS,VDE,AS/NZS,ICEA,JIS e così via,progettazione e fabbricazione di cavi elettrici speciali secondo le altre norme richieste dal cliente
Tipo e nome:
| Tipo |
Indicazione |
Applicazioni |
| VV |
Conduttore di rame, isolante in PVC, cavo di alimentazione avvolto in PVC |
Per la posa in ambienti chiusi, in gallerie o trincee di cavi, non resistenti alle forze meccaniche esterne
Non è consentito posizionare un cavo a singolo nucleo in un condotto magnetico. |
| VLV |
Conduttore in alluminio, isolante in PVC, cavo di alimentazione avvolto in PVC |
| VY |
Conduttore di rame, isolante in PVC, cavo di alimentazione avvolto in PE |
| VLY |
Conduttore in alluminio, isolato in PVC, cavo di alimentazione con involucro in PE |
| VV22 |
Conduttore di rame, isolante in PVC, nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
Per la posa all'interno, in un tunnel in una trincea di cavi, o direttamente nel terreno,
in grado di sopportare forze meccaniche esterne.
Non è consentito che il cavo monocore si posizioni nel condotto magnetico. |
| VLV22 |
Conduttore in alluminio, isolante in PVC, nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
| VV23 |
Conduttore di rame, isolante in PVC, nastro blindato in acciaio, cavo di alimentazione avvolto in PE |
| VLV23 |
Conduttore in alluminio, isolante in PVC, nastro blindato in acciaio, cavo di alimentazione avvolto in PE |
| VV32 |
Conduttore di rame, isolante in PVC, armato con filo d'acciaio, cavo di alimentazione avvolto in PVC |
Per la posa in ambienti chiusi, in gallerie, pozzi o direttamente nel terreno, in grado di sopportare
Forze meccaniche esterne e una certa forza di trazione. |
| VLV32 |
Conduttore in alluminio, isolante in PVC, armato con filo d'acciaio, cavo di alimentazione avvolto in PVC |
| VV33 |
Conduttore di rame, isolato in PVC, armato con filo d'acciaio, cavo di alimentazione avvolto in PE |
| VLV33 |
Conduttore in alluminio, isolato in PVC, armato con filo d'acciaio, cavo di alimentazione avvolto in PE |
Tipo e nome:
| Tipo |
Indicazione |
Applicazioni |
| YJV |
Conduttore di rame, isolante XLPE, cavo di alimentazione avvolto in PVC |
Per la posa in ambienti chiusi, in gallerie o trincee di cavi, non resistenti alle forze meccaniche esterne
Non è consentito posizionare un cavo a singolo nucleo in un condotto magnetico. |
| YJLV |
Conduttore in alluminio,cavo di alimentazione isolato in XLPE avvolto in PVC |
| YJY |
Conduttore di rame, isolante XLPE, cavo di alimentazione con involucro PE |
| YJJLY |
Conduttore in alluminio, XLPE isolato, cavo di alimentazione con involucro in PE |
| YJV22 |
Conduttore in rame, isolante XLPE, nastro di acciaio blindato, cavo di alimentazione avvolto in PVC |
Per la posa all'interno, in un tunnel in una trincea di cavi, o direttamente nel terreno,
in grado di sopportare forze meccaniche esterne.
Non è consentito che il cavo monocore si posizioni nel condotto magnetico. |
| YJLV22 |
Conduttore in alluminio, isolante XLPE, nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
| YJV23 |
Conduttore di rame, isolante XLPE, nastro di acciaio blindato, cavo di alimentazione avvolto in PE |
| YJLV23 |
Conduttore in alluminio, isolante XLPE, nastro blindato in acciaio, cavo di alimentazione avvolto in PE |
| YJV32 |
Conduttore in rame, isolante XLPE, armato con filo d'acciaio, cavo di alimentazione avvolto in PVC |
Per la posa in ambienti chiusi, in gallerie, pozzi o direttamente nel terreno, in grado di sopportare
Forze meccaniche esterne e una certa forza di trazione. |
| YJLV32 |
Conduttore in alluminio, isolante XLPE, armato con filo d'acciaio, cavo di alimentazione avvolto in PVC |
| YJV33 |
Conduttore di rame, isolante XLPE, armato con filo d'acciaio, cavo di alimentazione avvolto in PE |
| YJLV33 |
Conduttore in alluminio, isolante XLPE, armato con filo d'acciaio, cavo di alimentazione avvolto in PE |
Fogli tecnici dei cavi
| Numero x mm2 |
Fase |
Neutrale/Terra |
Involucro interno |
Armature |
Involucro esterno |
Peso del cavo |
| Diametro del conduttore mm |
Spessore di XLPE mm |
Diametro del conduttore mm |
Spessore di XLPE mm |
Spessore mm |
Diametro del filo
mm |
Spessore della guaina mm |
Diametro completo mm |
YJV32 ((CU)
kg/km |
YJLV32(AL)
kg/km |
| Quattro per uno.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4 per 2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 5 per 1.5 |
1.38 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
431 |
384 |
| 5 per 2.5 |
1.78 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.2 |
518.9 |
440.7 |
| 5*4 |
2.25 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.4 |
762.6 |
637.7 |
| 5*6 |
2.76 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
19.7 |
909.8 |
722 |
| 5*10 |
4 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.1 |
1245.8 |
931.2 |
| 5*16 |
5.1 |
0.7 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
26.8 |
1797.5 |
1307.6 |
| 5*25 |
6.3 |
0.9 |
6.3 |
0.9 |
1 |
1.6 |
1.8 |
31.1 |
2444.2 |
1678 |
| 5*35 |
7 |
0.9 |
7 |
0.9 |
1 |
1.6 |
1.9 |
33.2 |
2988.7 |
1921.1 |
| 5*50 |
8.2 |
1 |
8.2 |
1 |
1.2 |
2 |
2.1 |
38.5 |
4106.2 |
2661.7 |
| 5*70 |
5.1 |
1.1 |
10 |
1.1 |
1.2 |
2 |
2.3 |
38.2 |
5129 |
3009.5 |
| 5*95 |
6.2 |
1.1 |
11.6 |
1.1 |
1.4 |
2.5 |
2.4 |
43.6 |
6956.4 |
4042.5 |
| 5*120 |
6.6 |
1.2 |
13 |
1.2 |
1.4 |
2.5 |
2.6 |
46.8 |
8317.7 |
4643.9 |
| 5*150 |
7.6 |
1.4 |
14.6 |
1.4 |
1.6 |
2.5 |
2.8 |
52.4 |
10163.5 |
5579 |
| 5*185 |
8.5 |
1.6 |
16.2 |
1.6 |
1.6 |
2.5 |
3 |
57.4 |
12320.8 |
6605.8 |
| 5*240 |
9.6 |
1.7 |
18.4 |
1.7 |
1.6 |
2.5 |
3.2 |
62.8 |
15266.7 |
7856.1 |
| 5*300 |
10.8 |
1.8 |
20.6 |
1.8 |
1.8 |
3.15 |
3.4 |
70.1 |
19366.5 |
10103.3 |
| 3 per 2,5 + 1 per 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
| 3 per 2,5 + 2 per 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.8 |
484.5 |
418.8 |
| 3*4+2*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
1.25 |
1.8 |
17.8 |
702.1 |
596 |
| 3*6+2*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
19.2 |
853.3 |
690.7 |
| 3*10+2*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
21.7 |
1110 |
846.1 |
| 3*16+2*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.6 |
1.8 |
25.6 |
1635.8 |
1216.1 |
| 3*25+2*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.3 |
2182.1 |
1526.4 |
| 3*35+2*16 |
6.5 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.1 |
2453.2 |
1616.7 |
| 3*50+2*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
2 |
32.2 |
3125.6 |
1952.5 |
| 3*70+2*35 |
9 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
37.9 |
4482.4 |
2783.7 |
| 3*95+2*50 |
10.7 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.3 |
42.4 |
5679.2 |
3353.1 |
| 3*120+2*70 |
12 |
1.2 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
47.8 |
7499.7 |
4447.5 |
| 3*150+2*70 |
13.4 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.6 |
52.3 |
8649.7 |
5051.2 |
| 3*185+2*95 |
15 |
1.6 |
11.6 |
1.1 |
1.6 |
2.5 |
2.8 |
57.9 |
10681.1 |
6086.6 |
| 3*240+2*120 |
17 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
3 |
63.6 |
13074.7 |
7158.8 |
| 3*300+2*150 |
19.2 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3.2 |
69.7 |
15769.3 |
8377.6 |
Nota:
Cavi di acciaio galvanizzato applicati a elica sul lettino in conformità alla norma IEC 60502-1 o alla norma BS 5467, BS 6346.
I cavi a singolo nucleo devono essere blindati con filo di alluminio)

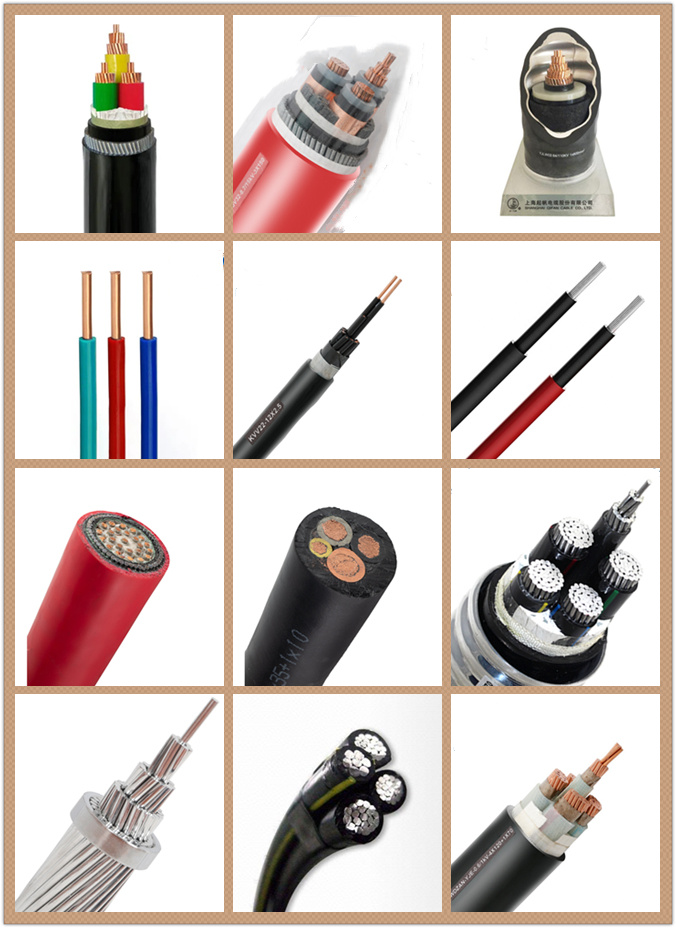

I prodotti Fang Yu (Shanghai) rientrano in quattro categorie: cavi di alimentazione, fili e cavi di apparecchiature elettriche, cavi di comunicazione e cavi nudi.
Fang Yu (Shanghai) Automation Technology Co., Ltd. Queste includono oltre 30 serie di prodotti, come cavi di alimentazione isolati in plastica per applicazioni terrestri e sottomarine che vanno da 500 kV a 0.5 kV, fili e cavi isolanti di gomma da 35 kV a 1 kV, cavi isolanti aerei, cavi aerei, cavi minieri, cavi ignifughi, cavi ad alta temperatura,Cavi estremamente resistenti al freddo, cavi per attrezzature di ingegneria offshore, cavi di controllo, cavi per computer, cavi fotovoltaici, cavi per veicoli a nuova energia, cavi per edifici e cavi per reti.000 tipi e oltre 50000 specifiche.
Fang Yu (Shanghai) Automation Technology Co., Ltd. sono anche esportati in oltre 50 paesi e regioni come Australia, Germania, Stati Uniti, Filippine, Mongolia, Singapore, Yemen,e degli Emirati Arabi UnitiNel 2021, Qifan Cable è stata classificata tra le prime 20 imprese più competitive nell'industria del filo e del cavo cinese e tra le prime 100 imprese di Shanghai.
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
