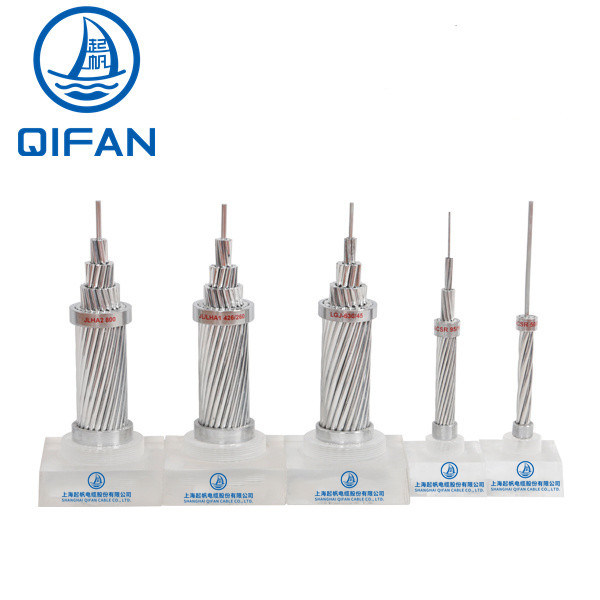

Conduttore di alluminio BS183 filo di acciaio galvanizzato 3 core 4 core per la linea di trasmissione

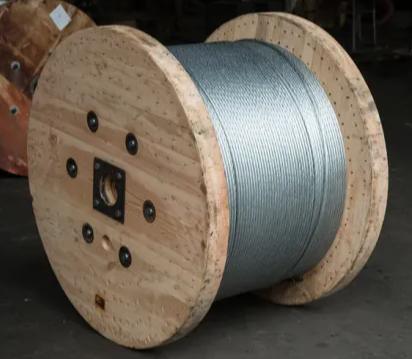

Filtro di acciaio galvanizzato
   Standard: BS 183

ProdottoApplicazione
Il filo di acciaio galvanizzato è adatto per il nucleo per ACSR e per la cintura, il cavo di sospensione e di comunicazione, la linea di trasmissione di corrente aerea, l'oggetto fisso e la deriva bullone ecc.

ProdottoStruttura

Fabbricazione a partire da fili di acciaio galvanizzatoDia:0.6mm-4.78mm
Min. carico di rottura: grado 350-grado 1300.
Dimensioni popolari: GSW 7/14 GSW 7/12 GSW 7/10 SWG




Numero di fili/diametro del filo	Diametro approssimativo del filamento	Carico minimo di rottura del filamento							Massa approssimativa
		Grado 350	Grado 480	Grado 700	Grado 850	Grado 1000	Grado 1150	Grado 1300
	mm	kN	kN	kN	kN	kN	kN	kN	kg/km
3/1.80	3.9	2.65	3.66	-	-	-	-	-	60
3/2.65	5.7	5.80	7.95	-	-	-	- E'una cosa...	-	130
3/3.25	7.0	8.70	11.95	-	-	-	-	-	195
3/4.00	8.6	13.20	18.10	- Non lo so.	-	-	-	-	295
4/1.80	4,4	3.55	4.90	-	-	-	-		80
Quattro e mezzo.65	6.4	7.70	10.60	-	-	-	-	-	172
Quattro terzi.25	7.9	11.60	15.90	-	-	-	-	-	260
4/4.00	9.7	17.60	24.10	35.20	-	-	-	-	390
5/1.50	4.1	3.10	4.24	6.18	-	-	-	-	69
5/1.80	4.9	4.45	6.10	8.90	-	-	-	-	95
5/2.65	7.2	9.65	13.25	19.30	- E' un'altra cosa.		-	-	220
5/3.25	8.8	14.50	19.90	29.00	- Non lo so.	-	-	-	320
5/4.00	10.8	22.00	30.15	43.95	-	-	-	-	490



Numero di fili/diametro del filo	Diametro approssimativo del filamento	Carico minimo di rottura del filamento							Massa approssimativa
		Grado 350	Grado 480	Grado 700	Grado 850	Grado 1000	Grado 1150	Grado 1300
	mm	kN	kN	kN	kN	kN	kN	kN	kg/km
7/0.56	1.7	0.60	0.83	1.20	-	1.70	1.98	2.24	14
7/0.71	2.1	0.97	1.33	1.94		2.75	3.19	3.60	28
7/0.85	2.6	1.39	1.90	2.80	-	3.95	4.57	5.15	31
7/0.90	2.7	1.55	2.14	3,10		4.45	5.12	5.80	35
7/1.00	3.0	1.92	2.64	3.85	-	5.50	6.32	7.15	43
7/1.25	3.8	3.01	4.10	6.00	-	8.55	9.88	11.15	67
7/1.40	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/1.60	4.8	4.90	6.75	9.85	11.95	14.10	16.20	18.30	110
7/1.80	5.4	6.23	8.55	12.45	-	17.80	20.50	23.20	140
7/2.00	6.0	7.70	10.55	15.40	-	22.00	25.30	38.60	170
7/2.36	7.1	10.70	14.70	21.40	-	30.60	3520	39.80	240
7/2.65	8.0	13.50	18.50	27.00		38.60	44.40	50.20	300
7/3.00	9,0	17.30	23.75	34.65	-	49.50	56.90	64.30	392
7/3.15	9.5	19.10	26.20	38.20	-	54.55	62.75	70.90	430
7/3.25	9.8	20.30	27.85	40.65	-	58.05	66,80	75.50	460
7/3.65	11.0	25.60	35.15	51.25		73.25	84.20	95.20	570
7/4.00	12.0	30.90	42.20	61.60	-	88,00	101.0	114.0	690
7/4.25	12.8	34.75	47.65	69.50	-	99.30	114.0	129.0	780
7/4.75	14.0	43.40	59.45	86,80	-	124.0	142.7	161.3	970
19/1.00	5.0	5.22	7.16	10.45	-	14.92	17.16	19.40	120
19/1.25	6.3	8.16	11.19	16.32	-	23.32	26.81	30.31	180
19/1.40	7.0	10.24	14.04	20.47	-	29.25	33.64	38.02	230
19/1.60	8.0	13.37	18.34	26.75	-	38.20	43.93	49.66	300
19/2.00	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/2.50	12.5	32.65	44.80	65.29	79.28	93.27	107.3	121.3	730
19/3.00	15.0	47.00	64.50	94.00	114.1	134.3	154.5	174.6	1050
19/3.55	17.8	65.80	90.27	131.6	159.9	188.0	216.3	244.5	1470
19/4.00	20.0	83.55	114.6	167.1	203.0	238.7	274,6	310.4	1870
19/4.75	23.8	117.85	161.6	235.7	286.0	336.7	387.2	437.7	2630

------La nostra caratteristica --------

1. Attrezzature importate con un team tecnico esperto

1. Sistema di certificazione completo

1. Sistema di produzione perfetto

1. Perfetto sistema di servizio di vendita

Prodotti principali: cavi elettrici da 220 kW e inferiori, cavi avvolti in gomma, fili fotovoltaici, cavi speciali fotovoltaici, cavi di controllo, cavi per computer, cavi a filo in alluminio a base d'acciaio,Cavi prefilati, cavi ecologici a bassa tensione privi di alogeni, cavi per miniere di carbone, isolamento fluorosiliconico Cavi resistenti alle alte temperature, cavi a schermo, cavi per apparecchiature elettriche navali,Cavi compositi fotoelettrici, cavi di traino ad alta resistenza, cavi per impianti fotovoltaici, cavi per veicoli ferroviari con tensione nominale AC inferiore o uguale a 3kv, cavi per reti locali, cavi per inverter,Cavi a radiofrequenza , cavi per centrali nucleari, cavi per macchinari portuali, cavi isolati da minerali, cavi sottomarini e più di 100 varietà

1.30 anni di esperienza di produzione
2Certificazione dei prodotti: UL,CE,BV,TUV,KEMA,PSB,SABS,ABS,NK,LR,KR,GL ecc.
3Servizio OEM disponibile su autorizzazione ufficiale e legale.
4- Un sistema di controllo di qualità rigoroso.
5- Consegna veloce e feedback. Tempo di consegna più veloce dei nostri concorrenti.
6Eccellente qualità a un prezzo ragionevole.
7.Un forte supporto tecnico (dati tecnici, disegni, ecc.)
8.Servizio di lavoro di squadra professionale per voi attivamente.
9- Disponibile in magazzino, campione gratuito.

Il filo di acciaio galvanizzato è comunemente utilizzato nelle linee di trasmissione per varie applicazioni.Ecco alcune informazioni sul filo di acciaio galvanizzato usato nelle linee di trasmissione:

Rivestimento galvanizzato: il filo d'acciaio galvanizzato è rivestito con uno strato di zinco per proteggerlo dalla corrosione.creare un rivestimento resistente alla corrosione e resistente alla durataQuesto rivestimento contribuisce a prolungare la durata del filo e proteggerlo da fattori ambientali quali l'umidità e il sale.

Forza e durata: il filo di acciaio galvanizzato è noto per la sua elevata resistenza alla trazione, che lo rende adatto ai carichi pesanti e alle tensioni incontrate nelle linee di trasmissione.Fornisce stabilità strutturale e può resistere alle sollecitazioni meccaniche e alle tensioni durante l'installazione e il funzionamento.

Conduttività elettrica: mentre l'acciaio non è conduttivo come il rame o l'alluminio, il filo di acciaio galvanizzato offre ancora una conduttività elettrica accettabile per alcune applicazioni di linee di trasmissione.Il nucleo in acciaio è tipicamente utilizzato per la resistenza e il supporto, mentre la conducibilità elettrica è principalmente fornita dai conduttori come l'alluminio o il rame.
