Prodotti per conduttori HTLS --- Il conduttore STACIR/AW è un nuovo tipo di conduttore aereo.
Il conduttore STACIR/AW è un nuovo tipoconduttore aereoL'uso di filo trapezoidale aumenta la superficie della sezione trasversale del conduttore, in modo che il conduttore abbia l'effetto di aumentare la capacità conduttiva.

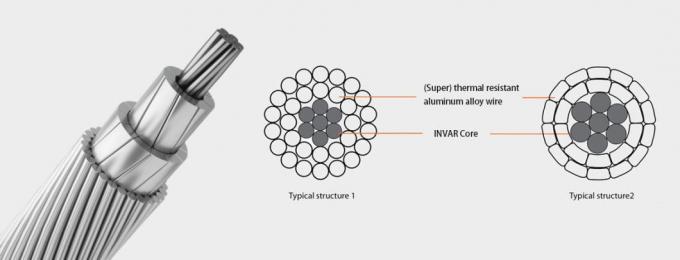

Sotto le stesse dimensioni, i conduttori STACIR/AW hanno una migliore capacità di carico della corrente rispetto ai conduttori tradizionali.Il conduttore INVAR è composto da un nucleo invar rivestito di alluminio e da fili di lega di alluminio resistenti al calore.Questo conduttore è adatto alla vecchia linea.
Si può mantenere la stessa flessione aumentando la capacità.
L'aspetto principale di questo tipo di conduttore è la possibilità di scivolare tra lo strato esterno e il nucleo.il livello esterno può rimanere sul nucleo in acciaio.
Lo strato conduttivo esterno è realizzato in lega super resistente al calore Al-Zr e la temperatura di lavoro può raggiungere i 210°C.
Le caratteristiche principali di questa serie di prodotti sono:
Il nucleo INVAR e lo strato esterno hanno indipendentemente punti di ginocchio alla temperatura di installazione
Limitare l' abbassamento con l' aumento della temperatura
Il coefficiente di espansione termica sopra il punto del ginocchio relativo al nucleo INVAR mantiene la resistenza meccanica del conduttore e la temperatura di lavoro continua è fino a 210° C
Questa tecnica richiede un esperto esperto di installazione.
È adatto per la sostituzione di ACSR su terreni pianeggianti o con piccole differenze di livello.
| ACSR |
Conduttori di alluminio e di acciaio armato |
| AAC |
Conduttore completamente in alluminio |
| AAAC |
Conduttore in lega di alluminio |
| Proprietà |
STACIR (ACSR MOOSE EQUIVALENTE) |
STACIR (equivalente ACSR ZEBRA) |
STACIR (ACSR PANTHER EQUIVALENT) |
| Fattori tipici |
3.53 mm |
0.1390 in |
3.18 mm |
0.1252 in |
30,00 mm |
0.1181 in |
| Specifiche di riferimento |
IEC 62004 |
IEC 62004 |
IEC 62004 |
| Superficie totale della sezione trasversale |
5970,00 mm2 |
0.9254 in2 |
484.50 mm2 |
0.751 in2 |
261.50 mm2 |
0.4054 in2 |
| Cavi conduttori |
Al Zr AT3 |
Al Zr AT3 |
Al Zr AT1 |
| Cavi di base |
Invar placcata in alluminio |
Invar placcata in alluminio |
Invar placcata in alluminio |
| Diametro del conduttore |
31.77 mm |
1.2508 in |
28.62 mm |
1.1268 in |
210,00 mm |
0.8268 in |
| Peso |
1993 kg/km |
1339.2 libbre/miglia |
1582 kg/km |
1063.1 libbre/milla |
939 kg/km |
631 libbre/miglia |
| Resistenza alla trazione massima |
14641 kg |
322770,84 libbre. |
11968 kg |
26384.89 libbre |
8436 kg |
18598.17 libbre. |
| Resistenza a corrente continua a temperatura di 20°C |
00,06 Ω/km |
00,09Ω/m |
00,07Ω/km |
0.11Ω/milla |
00,13 Ω/km |
0.21Ω/milla |
| Temperatura massima di funzionamento |
210°C |
410°F |
210°C |
410°F |
210°C |
410°F |
| Capacità di carico corrente alla temperatura massima di funzionamento |
1871 Amperi |
1626 Amperi |
1040 Ampere |
Possiamo anche offrire un'altra gamma completa di conduttori aerei, se avete bisogno, sentitevi liberi di contattare il nostro team di vendita!
Shanghai Qifan Cable Co., Ltd. fondata nel 1994, è specializzata in ricerca e sviluppo e produzione di fili e cavi elettrici da oltre 20 anni e dispone di attrezzature di produzione e di collaudo avanzate.
Qifan Cable ha la capacità di produrre molte varietà di cavi, come cavi ad alta tensione, cavi a media tensione, cavi a bassa tensione, cavi di controllo, cavi per strumenti, cavi per edifici,Cavi di gomma, ecc.. Qifan Cable ha venduto i suoi prodotti a oltre 30 paesi e regioni in Asia, Europa, Oceania, America e Africa.energia elettrica, metallurgia, petrolchimica, ferrovia, trasporti, comunicazioni, costruzioni, urbanizzazione, costruzione di infrastrutture, ecc.
Fin dalla sua fondazione, Qifan Cable ha rispettato il principio operativo della qualità al primo posto.Certificazione del sistema di gestione ambientale 2004.
Qifan Cable-Fate sforzi pionieristici e proseguite!
Superconduttore di lega termica: il conduttore è realizzato in una lega termica.che consentono un'efficiente dissipazione del calore durante la trasmissione di potenza.
Invar rinforzato: il conduttore è rinforzato con Invar, una lega di nichel-ferro nota per il suo basso coefficiente di espansione termica.Invar aiuta a ridurre al minimo la flessione o l' allungamento del conduttore a causa dei cambiamenti di temperatura, garantendo la stabilità e l'affidabilità della linea di trasmissione di energia.
