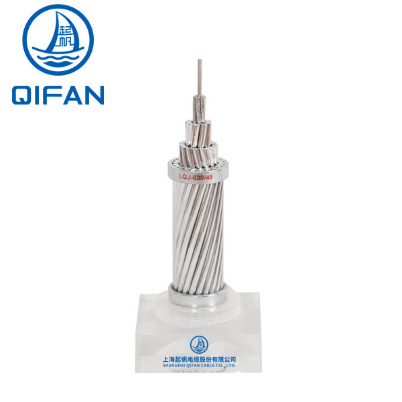

Qifan Conduttore in alluminio Rulli e tamburi rinforzati in acciaio a strascico 1/0 2/0 4/0 Bare AAC 1350-H19

Name: Qifan Conduttore in alluminio Rulli e tamburi rinforzati in acciaio a strascico 1/0 2/0 4/0 Bare AAC 1350-H19
Brand: Qifan
SKU: AAC Daisy
Price: 3 USD
Availability: InStock
Rating: 5 (164 reviews)

Dettagli del prodotto

Luogo di origine: Cina

Marca: Qifan

Certificazione: ISO9001, CCC, RoHS

Numero di modello: AAC Daisy

Termini di trasporto & di pagamento

Quantità di ordine minimo: 100 metri

Prezzo: usd3-8/meter

Imballaggi particolari: Barattoli di legnoDettagli di imballaggio Imballaggio interno: bobina di legno, bobina di plastica e

Tempi di consegna: 30-45 giorni

Termini di pagamento: D/A, D/P, L/C, T/T, Western Union, MoneyGram

Capacità di alimentazione: 50000 K Meter/ mese

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione del prodotto

Punto culminante:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Acciaio rinforzato con conduttore in alluminio da 1 mm, Acciaio rinforzato con conduttore di alluminio da 2 mm, conduttore AAC da 4 mm


Numero modello.:	AAC Daisy	Forma del materiale:	Filato rotondo
Gamma di applicazione:	Linea elettrica di trasmissione	Marchio:	Qifan
Garanzia:	10 anni	QC:	200
Colore:	Argioli	Pacchetto di trasporto:	Bobina e tamburo
Specificità:	1/0 2/0 4/0	Marchio:	Qifan
Origine:	Cina	Codice S.A.:	761490000
Capacità di alimentazione:	50 tonnellate al giorno	Tipo:	Nudi
Conduttore Type:	Incagliato	Applicazione:	Spese generali
Materiale conduttore:	Aluminici	Materiale della guaina:	Nudi
Materiale isolante:	Nudi

Numero modello.:	AAC Daisy
Forma del materiale:	Filato rotondo
Gamma di applicazione:	Linea elettrica di trasmissione
Marchio:	Qifan
Garanzia:	10 anni
QC:	200
Colore:	Argioli
Pacchetto di trasporto:	Bobina e tamburo
Specificità:	1/0 2/0 4/0
Marchio:	Qifan
Origine:	Cina
Codice S.A.:	761490000
Capacità di alimentazione:	50 tonnellate al giorno
Tipo:	Nudi
Conduttore Type:	Incagliato
Applicazione:	Spese generali
Materiale conduttore:	Aluminici
Materiale della guaina:	Nudi
Materiale isolante:	Nudi

Qifan Conduttore in alluminio Rulli e tamburi rinforzati in acciaio a strascico 1/0 2/0 4/0 Bare AAC 1350-H19

Descrizione del prodotto

Qifan a bobina e tamburo stratificato 1/0 2/0 4/0 Bare AAC 1350-H19

Trasmissione Utilizzare cavi aerei in alluminio Conduttore AAC per uso aereo

Reel and Drum Stranded Qifan 1/0 2/0 4/0 Bare AAC 1350-H19

1. Caratteristiche:
a.Alta resistenza alla trazione
b.Lunga durata
c.Leggera
d. Adatti per linee aeree ad alta e a bassa tensione

2. Breve descrizione:
Il conduttore AAC è costituito da un nucleo di acciaio solido o strato circondato da fili di alluminio (Classe E.C.).AAC CONDUCTOR è disponibile in un'ampia gamma di acciai che variano dal 6% al 40%.I conduttori AAC di maggiore resistenza sono utilizzati per attraversamenti fluviali, cavi a terra aerei, installazioni che richiedono lunghi tracciati ecc.I conduttori AAC possono essere fabbricati per avere una vasta gamma di resistenza alla trazione secondo i requisiti.I principali vantaggi di questi conduttori sono la loro elevata resistenza alla trazione e il loro peso leggero, con una lunghezza di spirale più elevata e con minori supporti.A causa del più grande diametro dei conduttori AAC si può ottenere un limite di corona molto più elevato, causando grandi vantaggi su linee aeree ad alta e alta tensione..

3.Applicazioni:
Utilizzato come cavo di trasmissione aereo nudo e come cavo di distribuzione primario e secondario.Il rivestimento variabile del nucleo in acciaio consente di ottenere la resistenza desiderata senza sacrificare l'ampiezza. I CONDUTORI AAC sono ampiamente utilizzati per fili a terra, attraversamenti fluviali, ecc. Questi CONDUTORI AAC sono disponibili in vari tipi per soddisfare le esigenze esatte dei clienti.

4. AAC tutti i conduttori di alluminio strato.

Norma CEI

Numero di codice	Area	Numero di fili	Diametro		Massa lineare	Forza nominale	Max.D.C.Resistenza a 20°C
Numero di codice	mm2		Acciaio	Cond.	kg/km	kN	Ω/km
10	10	7	1.35	4.05	27.4	1.95	2.8633
16	16	7	1.71	5.12	43.8	3.04	1.7896
25	25	7	2.13	6.4	68.4	4.5	1.1453
40	40	7	2.7	8.09	109.4	6.8	0.7158
63	63	7	3.39	10.2	172.3	10.39	0.4545
100	100	19	2.59	12.9	274.8	17	0.2877
125	125	19	2.89	14.5	343.6	21.25	0.2302
160	160	19	3.27	16.4	439.8	26.4	0.1798
200	200	19	3.66	18.3	549.7	32	0.1439
250	250	19	4.09	20.5	687.1	40	0.1151
315	315	37	3.29	23	867.9	51.97	0.0916
400	400	37	3.71	26	1102	64	0.0721
450	450	37	3.94	27.5	1239.8	72	0.0641
500	500	37	4.15	29	1377.6	80	0.0577
560	560	37	4.39	30.7	1542.9	89.6	0.0515
630	630	61	3.63	32.6	1738.3	100.8	0.0458
710	710	61	3.85	34.6	1959.1	113.6	0.0407
800	800	61	4.09	36.8	2207.4	128	0.0361
900	900	61	4.33	39	2483.3	144	0.0321
1000	1000	61	4.57	41.1	2759.2	160	0.0289
1120	1120	91	3.96	43.5	3093.5	179.2	0.0258
1250	1250	91	4.18	46	3452.6	200	0.0231
1400	1400	91	4.43	48.7	3866.9	224	0.0207
1500	1500	91	4.58	50.4	4143.1	240	0.0193

BS 215

Nome in codice	Numero nominale	Numero	In croce...	In generale	Peso	Carico di rottura calcolato	Max.D.C. Resistenza a 20oC


	(mm2)	(mm)	(mm2)	(mm)	(kg/km)	daN	Ω/km
Midge	22	7/2.06	23.33	6.18	64	399	1.227
Aphis	25	3/3.35	26.44	7.22	74	411	1.081
Moscerino	25	7/2.21	26.85	6.63	73	459	1.066
Cignole	30	3/3.66	31.56	7.89	86	486	0.9082
Mosca	35	7/2.59	36.88	7.77	101	603	0.7762
La coccinella	40	7/2.79	42.8	8.37	117	687	0.6689
Formica	50	7/3.10	52.83	9.3	145	828	0.5419
Vola.	60	7/3.40	63.55	10.2	174	990	0.4505
Bottone blu	70	7/3.66	73.65	10.98	202	1134	0.3881
Perno per orecchie	75	7/3.78	78.55	11.34	215	1194	0.3644
Cucciole	80	7/3.91	84.05	11.73	230	1278	0.3406
Clegg	90	7/4.17	95.6	12.51	262	1453	0.2994
Vespa	100	7/4.39	106	13.17	290	1600	0.2702
Escherici	100	19/2.67	106.4	13.35	293	1742	0.2704
Apparecchiature	125	7/4.90	132	14.7	361	1944	0.2169
Cricchetto	150	7/5.36	157.9	16.08	432	2385	0.1818
Espessione:	150	19/3.25	157.6	16.25	434	2570	0.1825
Caterpillar	175	19/3.53	185.9	17.65	511	2863	0.1547
Chafer	200	19/3.78	213.2	18.9	587	3240	0.1349
Arani	225	19/3.99	237.6	19.95	654	3601	0.1211
Cacciatore	250	19/4.22	265.7	21.1	731	4040	0.1083
Pappagallo	300	19/4.65	322.7	23.25	888	4875	0.08916
La falena	350	19/5.00	373.1	25	1027	5637	0.07711
Drone	350	37/3.58	372.4	25.06	1027	5745	0.07741
La locusta	400	19/5.36	428.7	26.8	1180	6473	0.0671
Centipede	400	37/3.78	415.2	26.46	1145	6310	0.06944
Maybug	450	37/4.09	486.1	28.63	1340	7401	0.05931
Scorpione	500	37/4.27	529.8	29.89	1461	7998	0.05441
Cicada	600	37/4.65	628.3	32.55	1732	9495	0.04588
Tarantula	750	37/5.23	794.9	36.61	2192	12010	0.03627

ASTM B231

Nome in codice	Superficie totale		Stranding e diametro del filo mm	Massa lineare kg/km	In generale Diametro mm	Numero nominale Rompere il carico daN	Max. D.C. Resistenza a 20oC ≤Ω/k
Nome in codice	AWG o MCM	mm2	Stranding e diametro del filo mm	Massa lineare kg/km	In generale Diametro mm	Numero nominale Rompere il carico daN	Max. D.C. Resistenza a 20oC ≤Ω/k
- Peachbell	6	13.29	7/1.554	37	4.67	249	2.1692
Rosa.	4	21.16	7/1.961	58	5.89	396	1.3624
Iris	2	33.61	7/2.474	93	7.42	597	0.8577
Pansy	1	42.39	7/2.776	117	8.33	732	0.6801
Po ppy	1/0	53.48	7/3.119	147	9.36	873	0.5390
Aster	2/0	67.42	7/3.503	186	10.51	1100	0.4276
Flosso	3/0	85.03	7/3.932	234	11.80	1347	0.3390
Fabbricazione a base di olio	4/0	107.23	7/4.417	296	13.26	1698	0.2688
Valeriana	250	126.71	19/2.931	349	14.57	2062	0.2275
Snizzwort	250	126.71	7/4.80	349	14.4	2007	0.2275
Laurel	266.8	135.16	19/3.01	373	15.05	2200	0.2133
Daisy.	266.8	135.16	7/4.96	373	14.9	2141	0.2133
Peonia	300	152.0	19/3.193	419	15.97	2403	0.1896
Lauri	336.4	170.45	19/3.381	470	16.91	2695	0.1691
Fagioli	350	177.35	19/3.447	489	17.24	2804	0.1625
Canna	397.5	201.42	19/3.673	555	18.36	3184	0.1431
Goldentuft	450	228	19/3.909	629	19.55	3499	0.1264
Seringa	477	241.68	37/2.882	666	20.19	3849	0.1193
Cosmos	477	241.68	19/4.023	666	20.12	3708	0.1193
Ghiacinto	500	253.35	37/2.951	698	20.65	4035	0.1138
Zinnia	500	253.35	19/4.12	698	20.6	3888	0.1138
Dalia	556.5	282	19/4.346	777	21.73	4327	0.1022
Mistilo	556.5	282	37/3.114	777	21.79	4362	0.1022
Meadowsweet	600	304	37/3.233	838	22.63	4703	0.0948
Orchidee	636	322.25	37/3.33	888	23.31	4985	0.0894
Heuchera	650	329.35	37/3.366	908	23.56	5095	0.0875
bandiera	700	354.71	- 61 e mezzo.72	978	24.48	5146	0.0813

DIN 48201

Numero di codice	Superficie calcolata	Diametro del filo	Diametro complessivo	Massa lineare	Carico di rottura calcolato	Max. resistenza a 20°C
mm2	mm2	mm	mm	kg/km	daN	Oh, km
16	15.89	7/1.70	5.1	44	290	1.8018
25	24.25	7/2.10	6.3	67	425	1.1808
35	34.36	7/2 50	7.5	94	585	0.8332
50	49.48	7/3.00	9	135	810	0.5786
50	48.36	19/1.80	9	133	860	0.595
70	65.82	19/2.10	10.5	181	1150	0.4371
95	93.27	19/2.50	12.5	256	1595	0.3084
120	117	19/2.50	14	322	1910	0.2459
150	147.1	37/2.25	15.2	406	2570	0.196
185	181.6	37/2.50	17.5	501	3105	0.1587
240	242.54	- 61 e mezzo.25	20.2	670	4015	0.1191
300	299.43	- 61 e mezzo.50	22.5	827	4850	0.0965
400	400.14	- 61 e mezzo.89	26	1105	6190	0.07221
500	499.83	61/3.23	29.1	1381	7600	0.05781
625	626.2	91 e mezzo.96	32.6	1733	9690	0.04625
500	802.1	91/3.35	36.8	2219	12055	0.03611
1000	999.71	91/3.74	41.1	2766	14845	0.02897

Possiamo fornire questo conduttore secondo diverse norme riconosciute, come IEC61089, BS215, BS EN 50182: 2001, STM B231, CSA C49, DIN480201, JIS C3109,le specifiche speciali del cliente possono anche essere soddisfatte.

Qifan Conduttore in alluminio Rulli e tamburi rinforzati in acciaio a strascico 1/0 2/0 4/0 Bare AAC 1350-H19 1 Il "Reel and Drum Stranded 1/0 2/0 4/0 Bare AAC 1350-H19" si riferisce a un tipo di conduttore aereo nudo utilizzato per la trasmissione e la distribuzione di energia elettrica.
Rollo e tamburo stratificati: indica che i conduttori sono stratificati e forniti su rulli o tamburi per una comodità di movimentazione e installazione.Lo stranding consiste nel torcere insieme più fili di alluminio per formare un conduttore più grande.

1/0, 2/0, 4/0: questi numeri rappresentano le dimensioni dei conduttori o le aree di sezione trasversale.Le dimensioni sono generalmente specificate in American Wire Gauge (AWG) o in milli circolari.

Bare AAC: AAC sta per "All Aluminum Conductor". Significa che il conduttore è interamente in alluminio senza ulteriori rivestimenti metallici.I conduttori nudi sono comunemente utilizzati nelle linee elettriche aeree in cui non è necessario un isolamento.

1350-H19: 1350-H19 si riferisce alla lega specifica e alla temperatura dell'alluminio utilizzato nel conduttore.contenente, in peso, 0,25% o più, ma non più di 0,25% di acido acetilsalico. H19 rappresenta il temperamento o la durezza dell'alluminio, indicando che esso è stato sottoposto a un trattamento termico specifico per ottenere le proprietà meccaniche desiderate.
